虹吸式鱼缸过滤装置

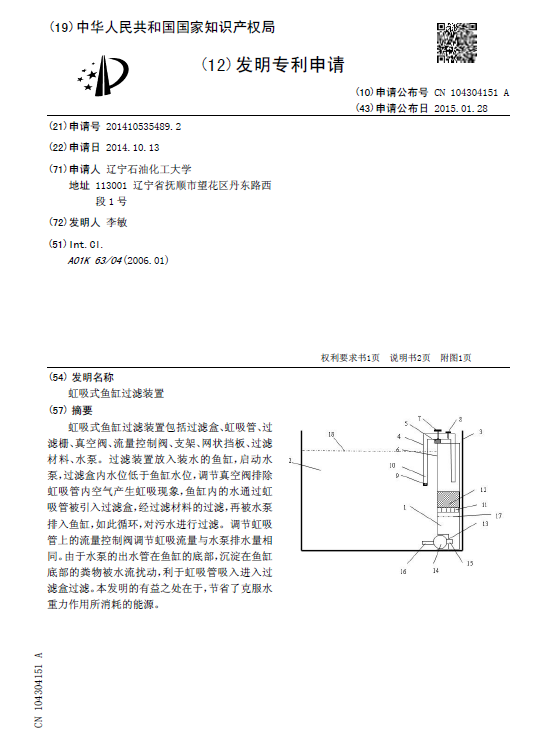

[发明公布] 虹吸式鱼缸过滤装置

申请公布号：CN104304151A

申请公布日：2015.01.28

申请号：2014105354892

申请日：2014.10.13

申请人：辽宁石油化工大学

发明人：李敏

地址：113001辽宁省抚顺市望花区丹东路西段1号

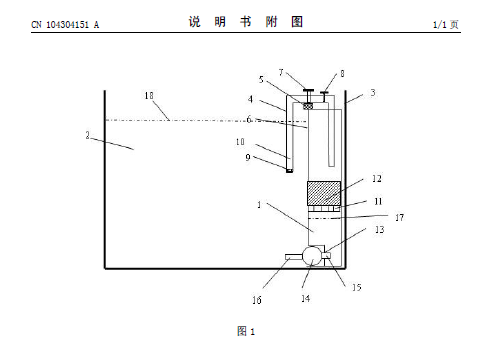

摘要： 虹吸式鱼缸过滤装置包括过滤盒、虹吸管、过滤栅、真空阀、流量控制阀、支架、网状挡板、过滤材料、水泵。过滤装置放入装水的鱼缸，启动水泵，过滤盒内水位低于鱼缸水位，调节真空阀排除虹吸管内空气产生虹吸现象，鱼缸内的水通过虹吸管被引入过滤盒，经过滤材料的过滤，再被水泵排入鱼缸，如此循环，对污水进行过滤。调节虹吸管上的流量控制阀调节虹吸流量与水泵排水量相同。由于水泵的出水管在鱼缸的底部，沉淀在鱼缸底部的粪物被水流扰动，利于虹吸管吸入进入过滤盒过滤。本发明的有益之处在于，节省了克服水重力作用所消耗的能源。
