贴合式支架

[发明公布] 贴合式支架

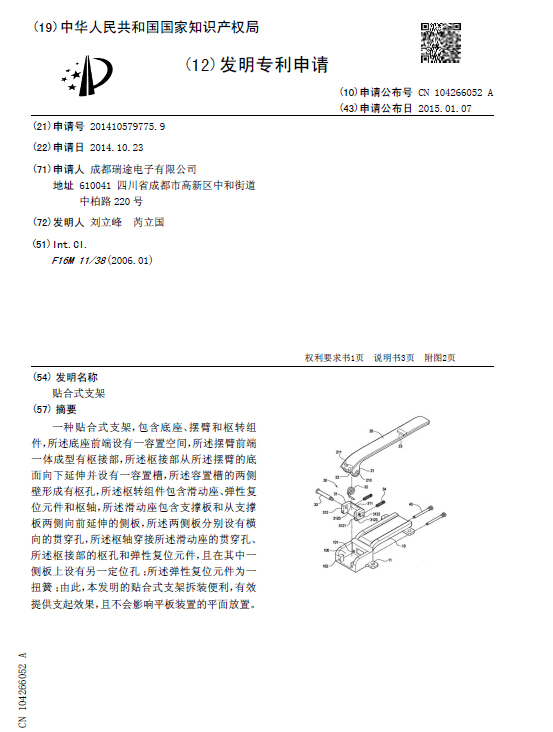

申请公布号：CN104266052A

申请公布日：2015.01.07

申请号：2014105797759

申请日：2014.10.23

申请人：成都瑞途电子有限公司

发明人：刘立峰; 芮立国

地址：610041四川省成都市高新区中和街道中柏路220号

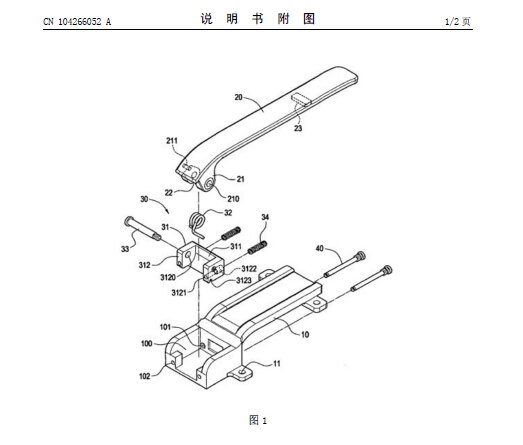

摘要： 一种贴合式支架，包含底座、摆臂和枢转组件，所述底座前端设有一容置空间，所述摆臂前端一体成型有枢接部，所述枢接部从所述摆臂的底面向下延伸并设有一容置槽，所述容置槽的两侧壁形成有枢孔，所述枢转组件包含滑动座、弹性复位元件和枢轴，所述滑动座包含支撑板和从支撑板两侧向前延伸的侧板，所述两侧板分别设有横向的贯穿孔，所述枢轴穿接所述滑动座的贯穿孔、所述枢接部的枢孔和弹性复位元件，且在其中一侧板上设有另一定位孔；所述弹性复位元件为一扭簧；由此，本发明的贴合式支架拆装便利，有效提供支起效果，且不会影响平板装置的平面放置。
