一种自锁机构

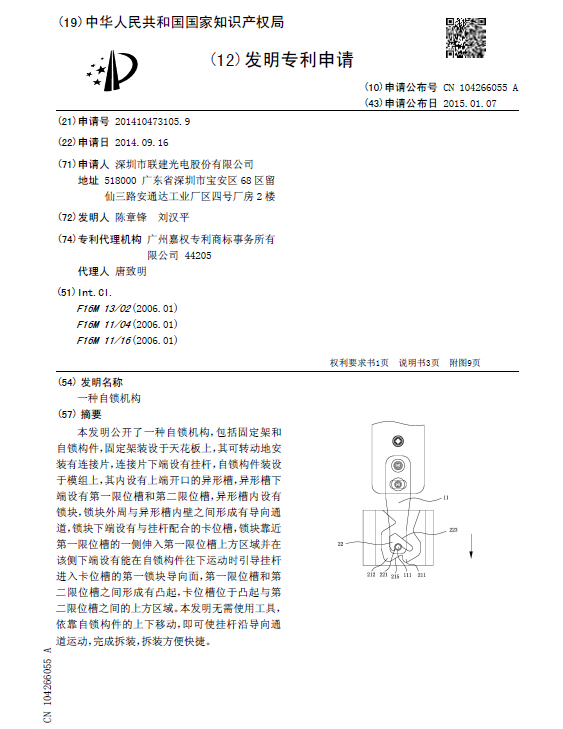

[发明公布] 一种自锁机构

申请公布号：CN104266055A

申请公布日：2015.01.07

申请号：2014104731059

申请日：2014.09.16

申请人：深圳市联建光电股份有限公司

发明人：陈章锋; 刘汉平

地址：518000广东省深圳市宝安区68区留仙三路安通达工业厂区四号厂房2楼

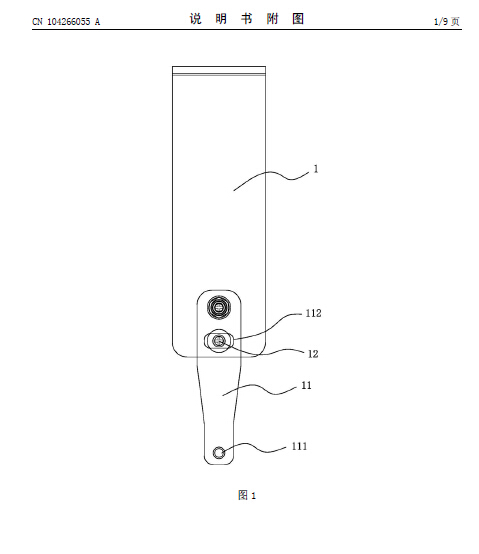

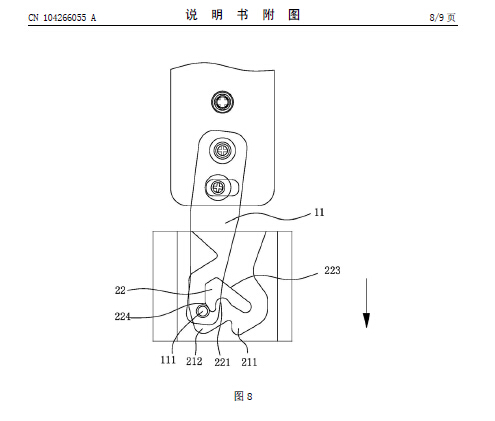

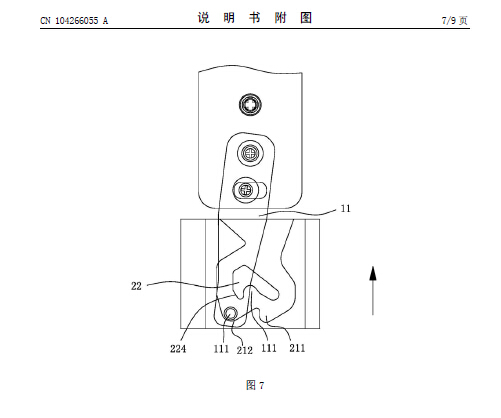

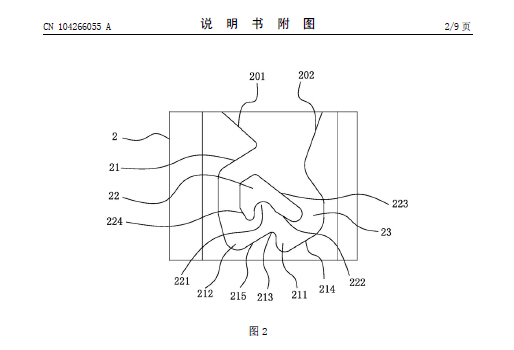

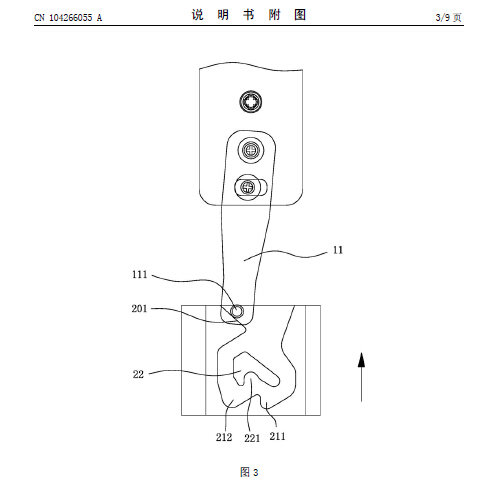

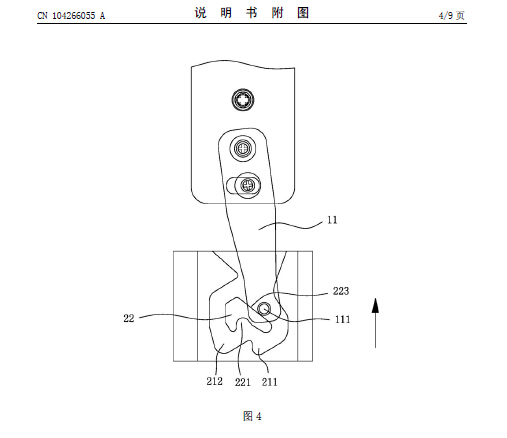

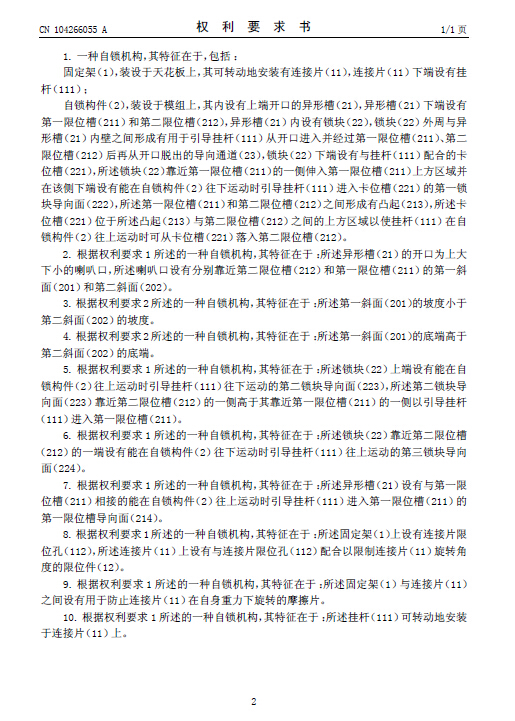

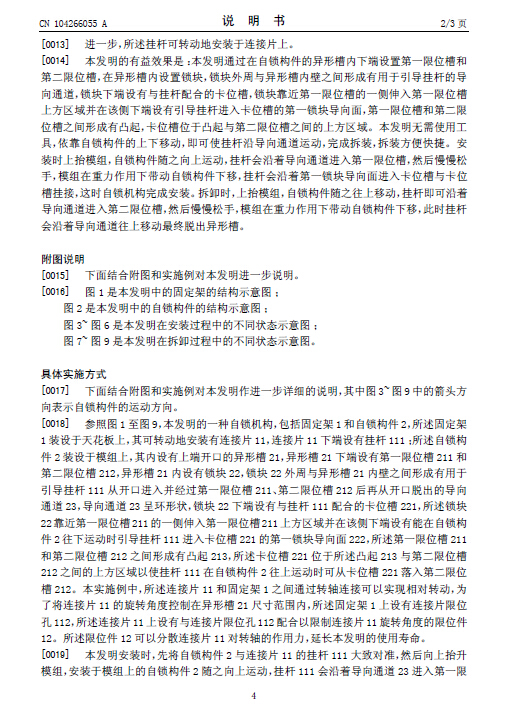

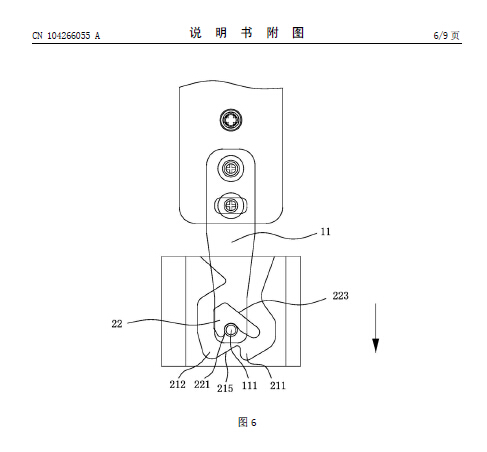

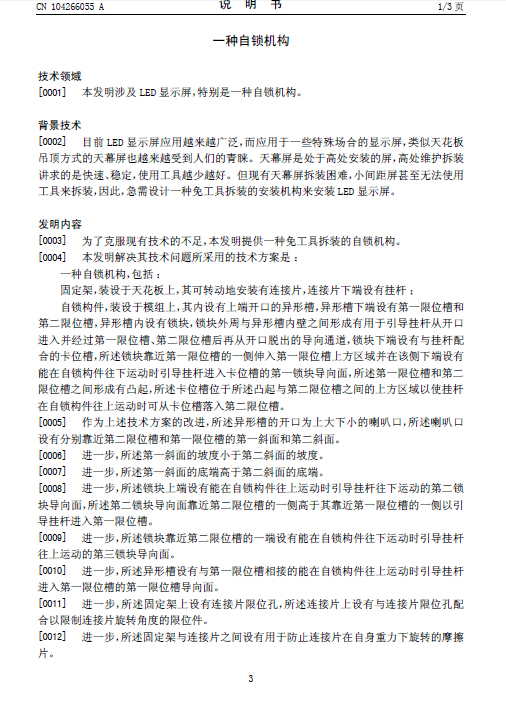

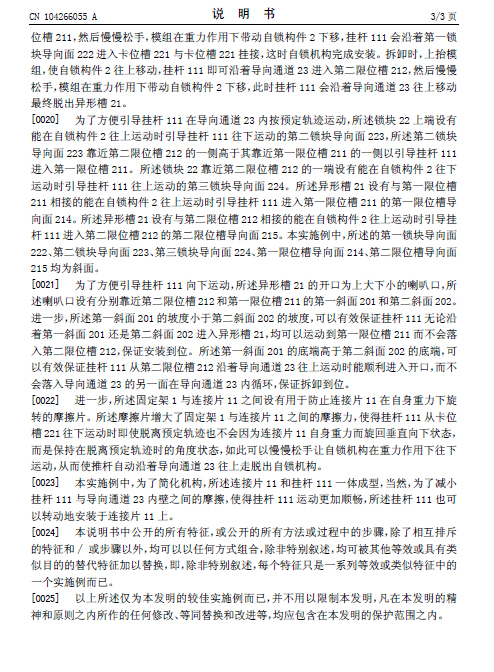

摘要： 本发明公开了一种自锁机构，包括固定架和自锁构件，固定架装设于天花板上，其可转动地安装有连接片，连接片下端设有挂杆，自锁构件装设于模组上，其内设有上端开口的异形槽，异形槽下端设有第一限位槽和第二限位槽，异形槽内设有锁块，锁块外周与异形槽内壁之间形成有导向通道，锁块下端设有与挂杆配合的卡位槽，锁块靠近第一限位槽的一侧伸入第一限位槽上方区域并在该侧下端设有能在自锁构件往下运动时引导挂杆进入卡位槽的第一锁块导向面，第一限位槽和第二限位槽之间形成有凸起，卡位槽位于凸起与第二限位槽之间的上方区域。本发明无需使用工具，依靠自锁构件的上下移动，即可使挂杆沿导向通道运动，完成拆装，拆装方便快捷。
