便携式管道井下探测装置及其工作方法

[发明公布] 便携式管道井下探测装置及其工作方法

申请公布号：CN104266083A

申请公布日：2015.01.07

申请号：2014105175074

申请日：2014.09.30

申请人：山东海丽管道科技有限公司

发明人：孙海英; 于庆凤

地址：250400山东省济南市平阴县文化路1号

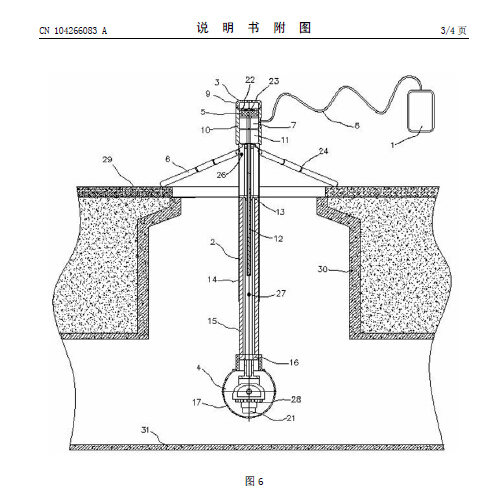

摘要： 本发明公开了一种便携式管道井下探测装置及其工作方法，从上到下依次设有警示单元、伸杆单元、探测单元，还包括电源、信号处理及控制单元、显示器、脚架；所述脚架连接在伸杆单元的上端部外侧；所述电源的一端与警示单元相连，另一端与信号处理及控制单元相连；所述显示器通过数据线缆与信号处理及控制单元相连。本发明结构紧凑、操作方法简单安全、携带方便，性能稳定，经久耐用，操作人员在地面上就可实现远距离、全方位的井下管道情况检查和探测，大大提高了检测的质量和效率，有效地避免了人工下井检测所带来的人身和公共安全隐患。
