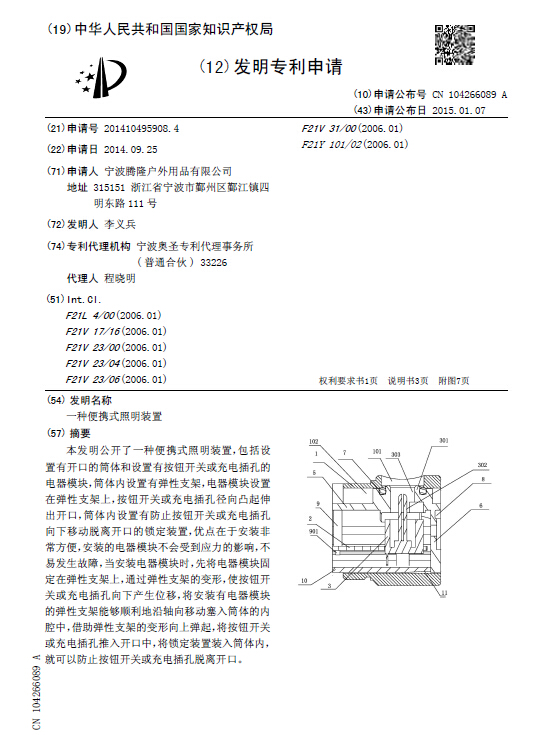

一种便携式照明装置

[发明公布] 一种便携式照明装置

申请公布号：CN104266089A

申请公布日：2015.01.07

申请号：2014104959084

申请日：2014.09.25

申请人：宁波腾隆户外用品有限公司

发明人：李义兵

地址：315151浙江省宁波市鄞州区鄞江镇四明东路111号

摘要： 本发明公开了一种便携式照明装置，包括设置有开口的筒体和设置有按钮开关或充电插孔的电器模块，筒体内设置有弹性支架，电器模块设置在弹性支架上，按钮开关或充电插孔径向凸起伸出开口，筒体内设置有防止按钮开关或充电插孔向下移动脱离开口的锁定装置，优点在于安装非常方便，安装的电器模块不会受到应力的影响，不易发生故障，当安装电器模块时，先将电器模块固定在弹性支架上，通过弹性支架的变形，使按钮开关或充电插孔向下产生位移，将安装有电器模块的弹性支架能够顺利地沿轴向移动塞入筒体的内腔中，借助弹性支架的变形向上弹起，将按钮开关或充电插孔推入开口中，将锁定装置装入筒体内，就可以防止按钮开关或充电插孔脱离开口。
