多级摆线齿轮泵结构

[发明公布] 多级摆线齿轮泵结构

申请公布号：CN104266064A

申请公布日：2015.01.07

申请号：201410503079X

申请日：2014.09.26

申请人：哈尔滨东安发动机（集团）有限公司

发明人：李天罡; 冯欣颖; 任连明

地址：150066黑龙江省哈尔滨市平房区保国大街51号

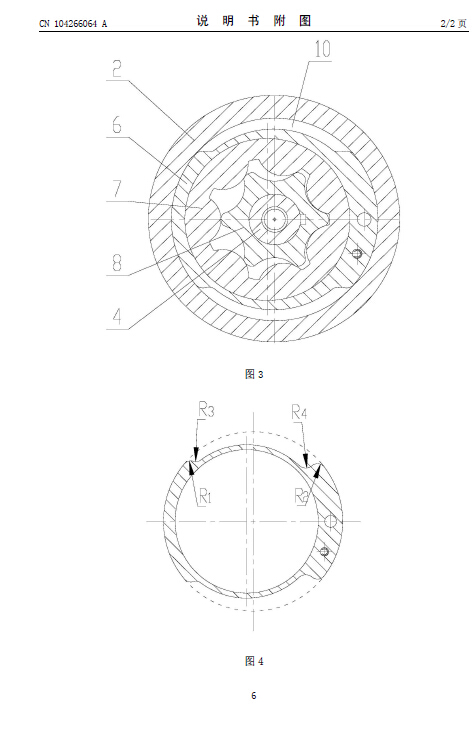

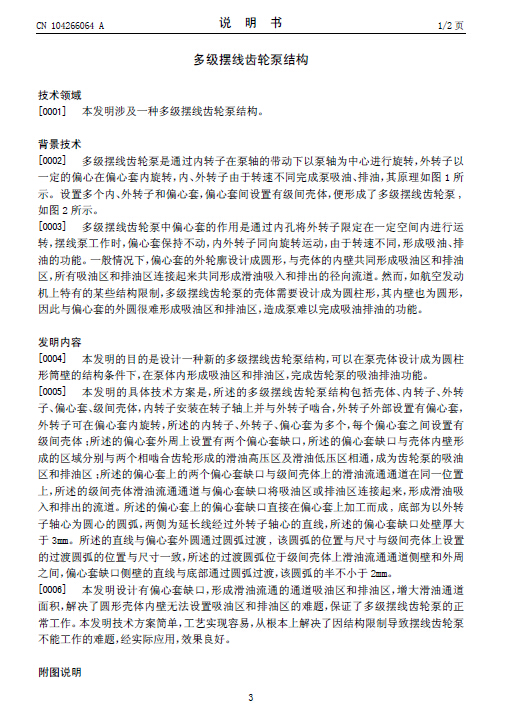

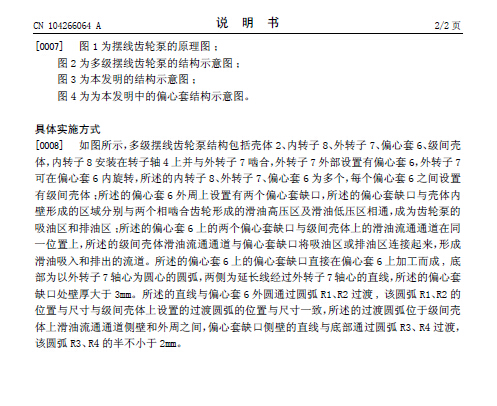

摘要： 本发明涉及一种多级摆线齿轮泵，包括壳体2、内转子8、外转子7、偏心套6、级间壳体，内转子8安装在转子轴4上并与外转子7啮合，外转子7外部设置有偏心套6，所述的内转子8、外转子7、偏心套6为多个，每个偏心套6之间设置有级间壳体；所述的偏心套6外周上设置有两个偏心套缺口；所述的偏心套6上的两个偏心套缺口与级间壳体上的滑油流通通道在同一位置上。本发明技术方案简单，工艺实现容易，从根本上解决了因结构限制导致摆线齿轮泵不能工作的难题，经实际应用，效果良好。
