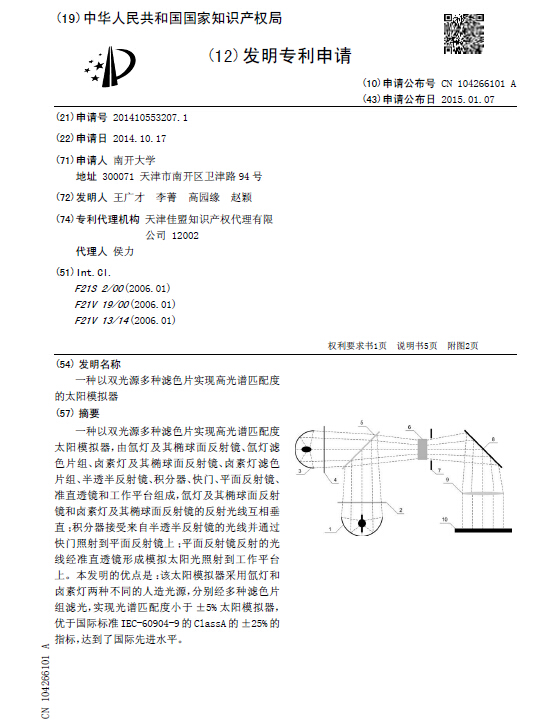

一种以双光源多种滤色片实现高光谱匹配度的太阳模拟器

[发明公布] 一种以双光源多种滤色片实现高光谱匹配度的太阳模拟器

申请公布号：CN104266101A

申请公布日：2015.01.07

申请号：2014105532071

申请日：2014.10.17

申请人：南开大学

发明人：王广才; 李菁; 高园缘; 赵颖

地址：300071天津市南开区卫津路94号

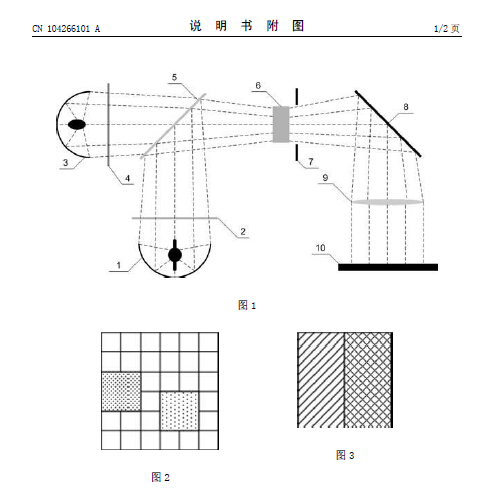

摘要： 一种以双光源多种滤色片实现高光谱匹配度太阳模拟器，由氙灯及其椭球面反射镜、氙灯滤色片组、卤素灯及其椭球面反射镜、卤素灯滤色片组、半透半反射镜、积分器、快门、平面反射镜、准直透镜和工作平台组成，氙灯及其椭球面反射镜和卤素灯及其椭球面反射镜的反射光线互相垂直；积分器接受来自半透半反射镜的光线并通过快门照射到平面反射镜上；平面反射镜反射的光线经准直透镜形成模拟太阳光照射到工作平台上。本发明的优点是：该太阳模拟器采用氙灯和卤素灯两种不同的人造光源，分别经多种滤色片组滤光，实现光谱匹配度小于±5%太阳模拟器，优于国际标准IEC-60904-9的ClassA的±25%的指标，达到了国际先进水平。
