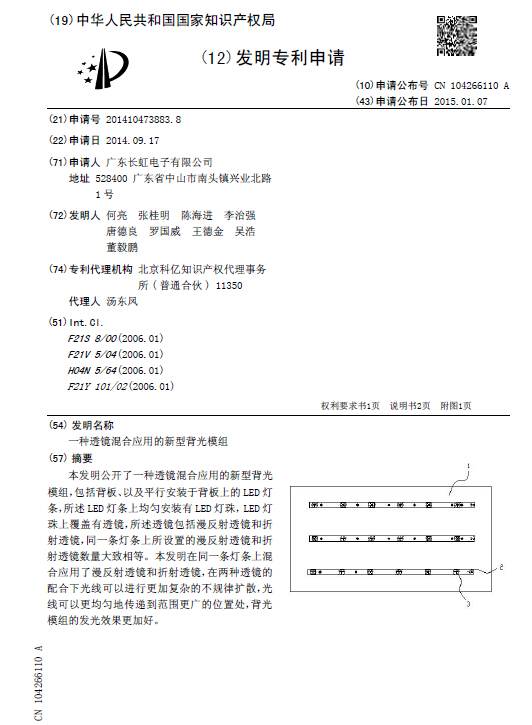

一种透镜混合应用的新型背光模组

[发明公布] 一种透镜混合应用的新型背光模组

申请公布号：CN104266110A

申请公布日：2015.01.07

申请号：2014104738838

申请日：2014.09.17

申请人：广东长虹电子有限公司

发明人：何亮; 张桂明; 陈海进; 李治强; 唐德良; 罗国威; 王德金; 吴浩; 董毅鹏

地址：528400广东省中山市南头镇兴业北路1号

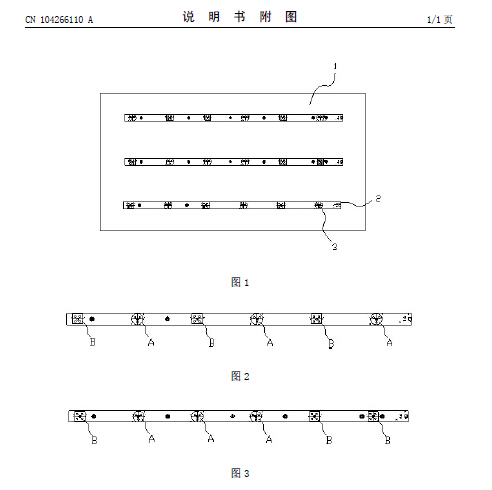

摘要： 本发明公开了一种透镜混合应用的新型背光模组，包括背板、以及平行安装于背板上的LED灯条，所述LED灯条上均匀安装有LED灯珠，LED灯珠上覆盖有透镜，所述透镜包括漫反射透镜和折射透镜，同一条灯条上所设置的漫反射透镜和折射透镜数量大致相等。本发明在同一条灯条上混合应用了漫反射透镜和折射透镜，在两种透镜的配合下光线可以进行更加复杂的不规律扩散，光线可以更均匀地传递到范围更广的位置处，背光模组的发光效果更加好。
