锅炉底部支撑结构

[发明公布] 锅炉底部支撑结构

申请公布号：CN104266166A

申请公布日：2015.01.07

申请号：201410499235X

申请日：2014.09.25

申请人：上海锅炉厂有限公司

发明人：杨琛刚; 徐伟俊; 何建军

地址：200245上海市闵行区华宁路250号

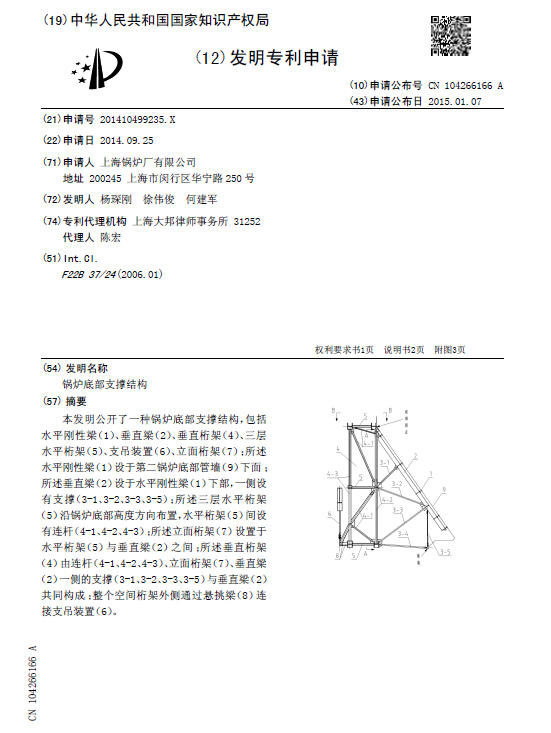

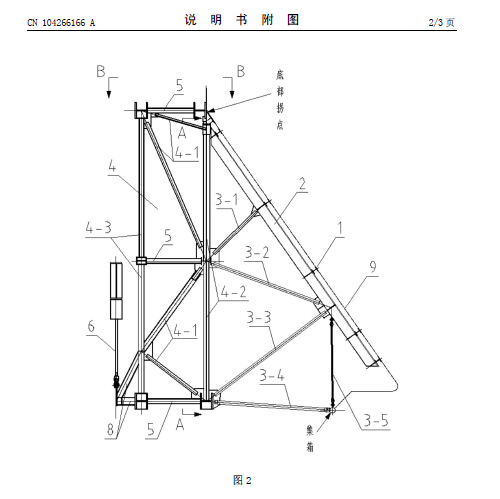

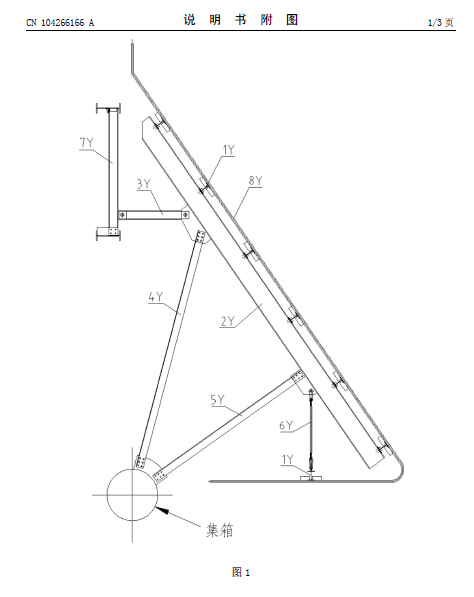

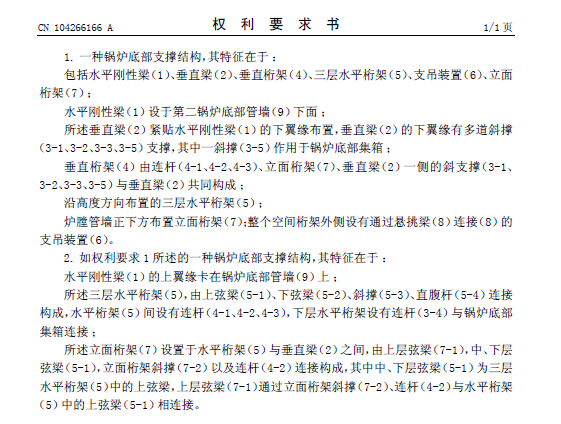

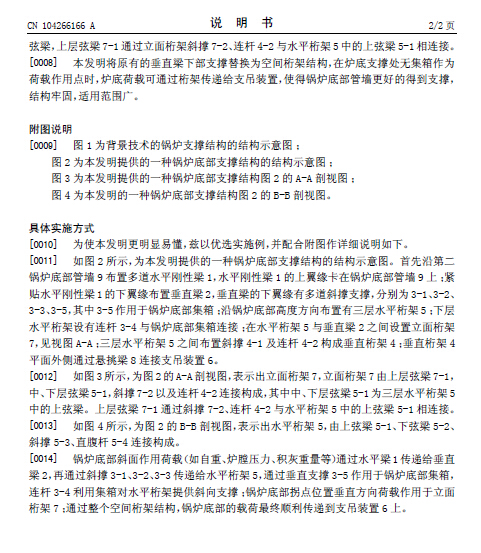

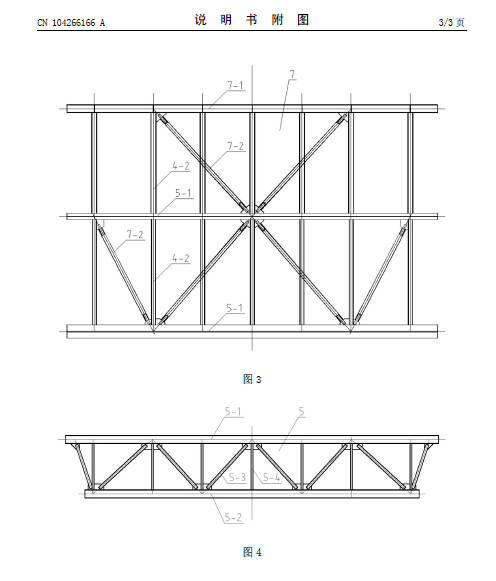

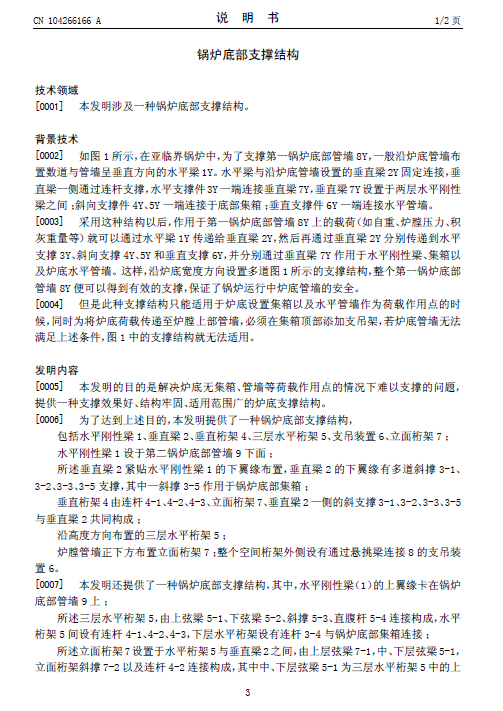

摘要： 本发明公开了一种锅炉底部支撑结构，包括水平刚性梁（1）、垂直梁（2）、垂直桁架（4）、三层水平桁架（5）、支吊装置（6）、立面桁架（7）；所述水平刚性梁（1）设于第二锅炉底部管墙（9）下面；所述垂直梁（2）设于水平刚性梁（1）下部，一侧设有支撑（3-1、3-2、3-3、3-5）；所述三层水平桁架（5）沿锅炉底部高度方向布置，水平桁架（5）间设有连杆（4-1、4-2、4-3）；所述立面桁架（7）设置于水平桁架（5）与垂直梁（2）之间；所述垂直桁架（4）由连杆（4-1、4-2、4-3）、立面桁架（7）、垂直梁（2）一侧的支撑（3-1、3-2、3-3、3-5）与垂直梁（2）共同构成；整个空间桁架外侧通过悬挑梁（8）连接支吊装置（6）。
