一种液态金属螺旋天线

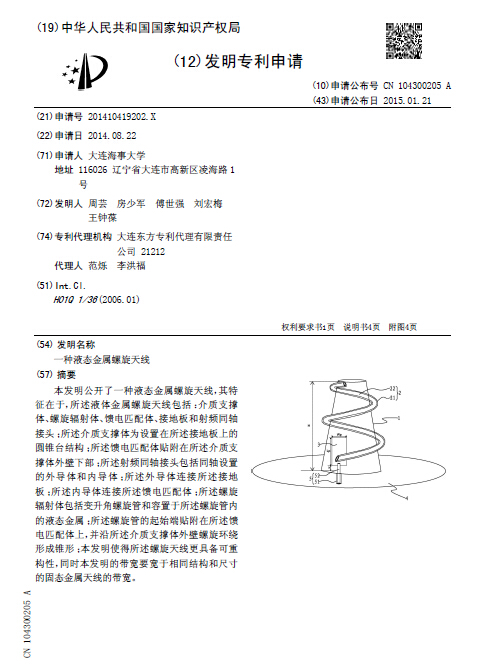

[发明公布] 一种液态金属螺旋天线

申请公布号：CN104300205A

申请公布日：2015.01.21

申请号：201410419202X

申请日：2014.08.22

申请人：大连海事大学

发明人：周芸; 房少军; 傅世强; 刘宏梅; 王钟葆

地址：116026辽宁省大连市高新区凌海路1号

摘要： 本发明公开了一种液态金属螺旋天线，其特征在于，所述液体金属螺旋天线包括：介质支撑体、螺旋辐射体、馈电匹配体、接地板和射频同轴接头；所述介质支撑体为设置在所述接地板上的圆锥台结构；所述馈电匹配体贴附在所述介质支撑体外壁下部；所述射频同轴接头包括同轴设置的外导体和内导体；所述外导体连接所述接地板；所述内导体连接所述馈电匹配体；所述螺旋辐射体包括变升角螺旋管和容置于所述螺旋管内的液态金属；所述螺旋管的起始端贴附在所述馈电匹配体上，并沿所述介质支撑体外壁螺旋环绕形成锥形；本发明使得所述螺旋天线更具备可重构性，同时本发明的带宽要宽于相同结构和尺寸的固态金属天线的带宽。
