一种基于钢丝网垫减振结构的耐高温层合板

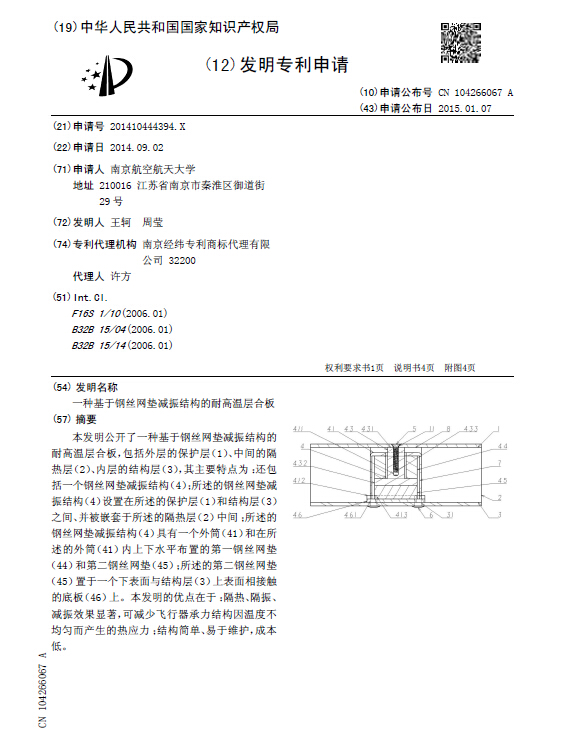

[发明公布] 一种基于钢丝网垫减振结构的耐高温层合板

申请公布号：CN104266067A

申请公布日：2015.01.07

申请号：201410444394X

申请日：2014.09.02

申请人：南京航空航天大学

发明人：王轲; 周莹

地址：210016江苏省南京市秦淮区御道街29号

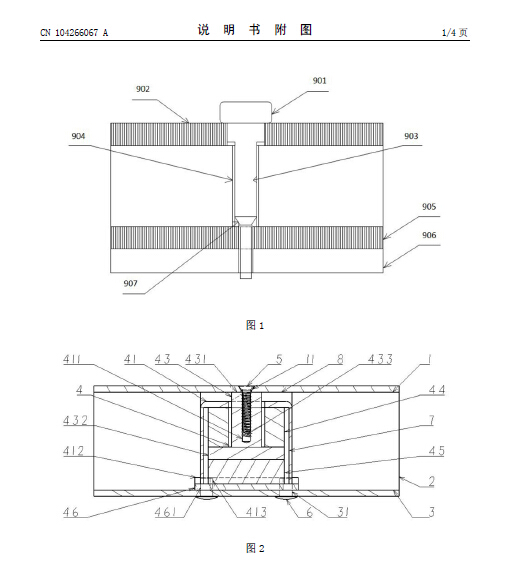

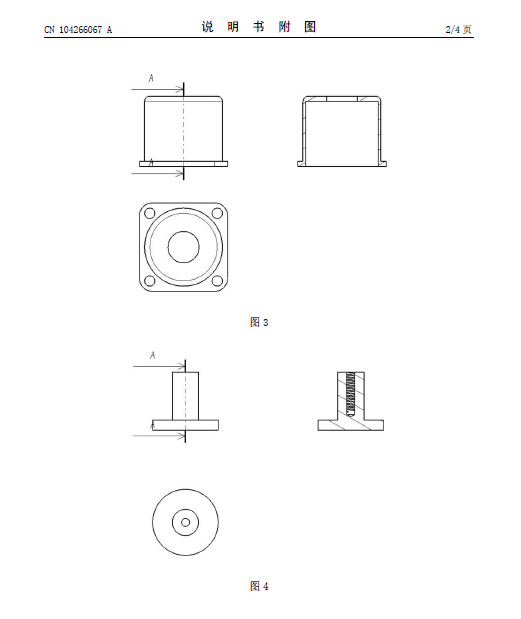

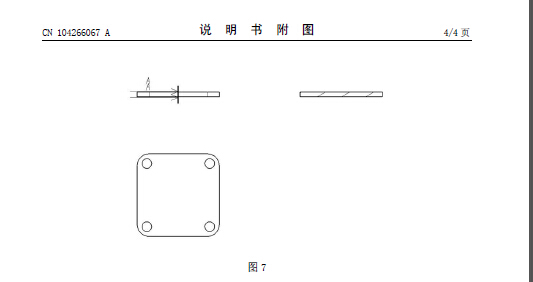

摘要： 本发明公开了一种基于钢丝网垫减振结构的耐高温层合板，包括外层的保护层（1）、中间的隔热层（2）、内层的结构层（3），其主要特点为：还包括一个钢丝网垫减振结构（4）；所述的钢丝网垫减振结构（4）设置在所述的保护层（1）和结构层（3）之间、并被嵌套于所述的隔热层（2）中间；所述的钢丝网垫减振结构（4）具有一个外筒（41）和在所述的外筒（41）内上下水平布置的第一钢丝网垫（44）和第二钢丝网垫（45）；所述的第二钢丝网垫（45）置于一个下表面与结构层（3）上表面相接触的底板（46）上。本发明的优点在于：隔热、隔振、减振效果显著，可减少飞行器承力结构因温度不均匀而产生的热应力；结构简单、易于维护，成本低。
