疏水扩容器的气水分离结构

[发明公布] 疏水扩容器的气水分离结构

申请公布号：CN104266076A

申请公布日：2015.01.07

申请号：2014104953228

申请日：2014.09.24

申请人：无锡纳润特科技有限公司

发明人：宋小林

地址：214000江苏省无锡市国家高新技术产业开发区梅村镇新洲路210号

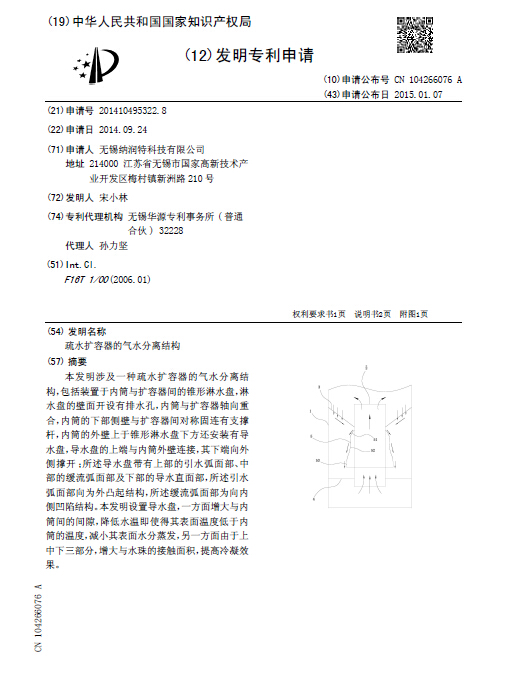

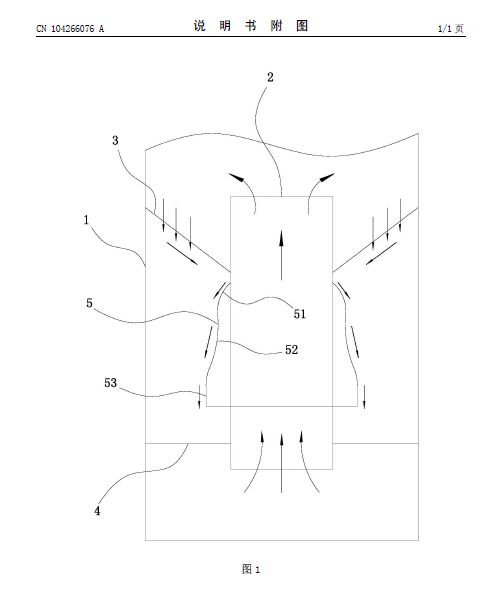

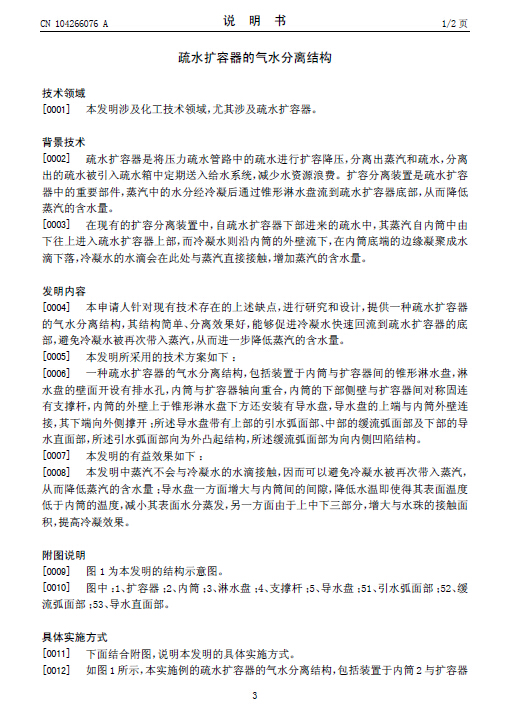

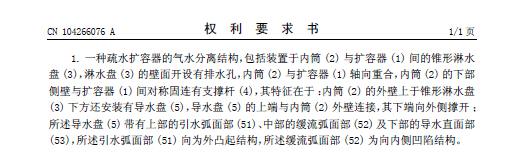

摘要： 本发明涉及一种疏水扩容器的气水分离结构，包括装置于内筒与扩容器间的锥形淋水盘，淋水盘的壁面开设有排水孔，内筒与扩容器轴向重合，内筒的下部侧壁与扩容器间对称固连有支撑杆，内筒的外壁上于锥形淋水盘下方还安装有导水盘，导水盘的上端与内筒外壁连接，其下端向外侧撑开；所述导水盘带有上部的引水弧面部、中部的缓流弧面部及下部的导水直面部，所述引水弧面部向为外凸起结构，所述缓流弧面部为向内侧凹陷结构。本发明设置导水盘，一方面增大与内筒间的间隙，降低水温即使得其表面温度低于内筒的温度，减小其表面水分蒸发，另一方面由于上中下三部分，增大与水珠的接触面积，提高冷凝效果。
