一种变壁厚的环形金属气瓶

[发明公布] 一种变壁厚的环形金属气瓶

申请公布号：CN104266080A

申请公布日：2015.01.07

申请号：2014104589513

申请日：2014.09.10

申请人：北京宇航系统工程研究所; 中国运载火箭技术研究院

发明人：许光; 王洪锐; 丁建春; 贺启林; 张翼; 满满; 廖传军

地址：100076北京市丰台区南大红门路1号内35栋

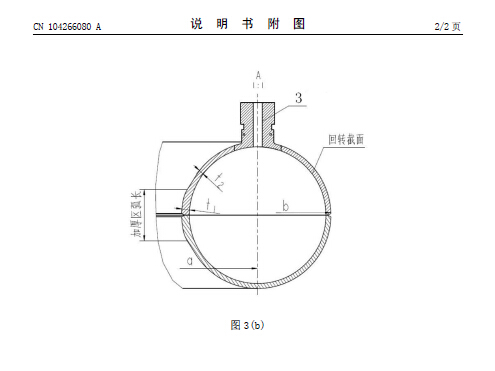

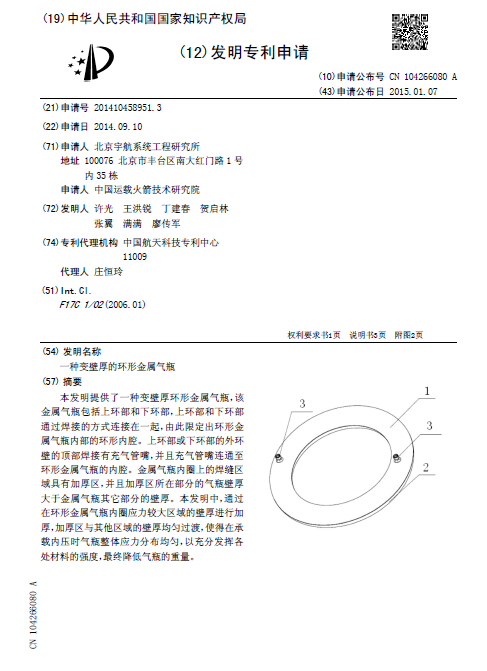

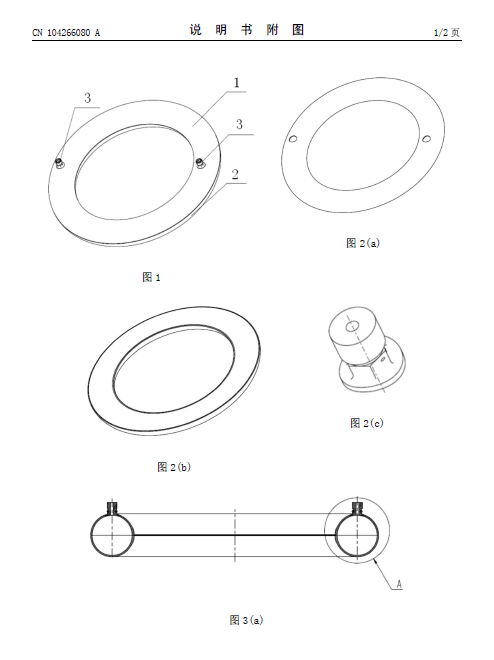

摘要： 本发明提供了一种变壁厚环形金属气瓶，该金属气瓶包括上环部和下环部，上环部和下环部通过焊接的方式连接在一起，由此限定出环形金属气瓶内部的环形内腔。上环部或下环部的外环壁的顶部焊接有充气管嘴，并且充气管嘴连通至环形金属气瓶的内腔。金属气瓶内圈上的焊缝区域具有加厚区，并且加厚区所在部分的气瓶壁厚大于金属气瓶其它部分的壁厚。本发明中，通过在环形金属气瓶内圈应力较大区域的壁厚进行加厚，加厚区与其他区域的壁厚均匀过渡，使得在承载内压时气瓶整体应力分布均匀，以充分发挥各处材料的强度，最终降低气瓶的重量。
