一种高压电机冷却器的固定装置

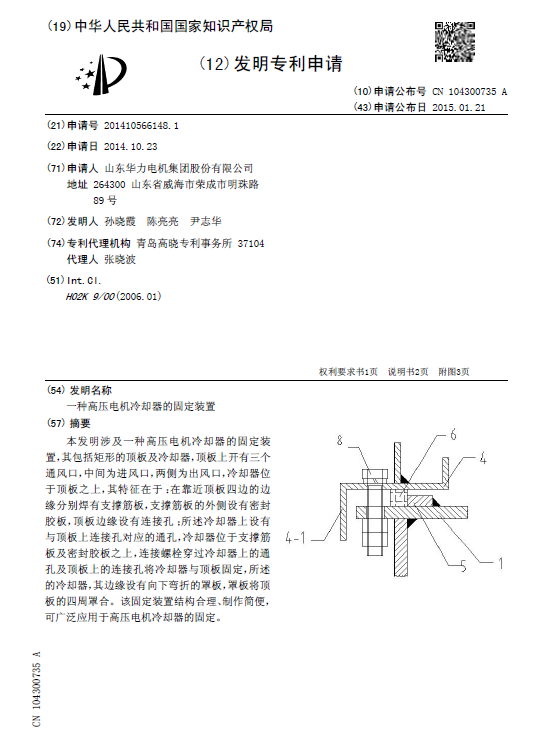

[发明公布] 一种高压电机冷却器的固定装置

申请公布号：CN104300735A

申请公布日：2015.01.21

申请号：2014105661481

申请日：2014.10.23

申请人：山东华力电机集团股份有限公司

发明人：孙晓霞; 陈亮亮; 尹志华

地址：264300山东省威海市荣成市明珠路89号

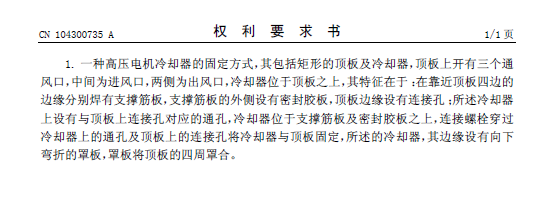

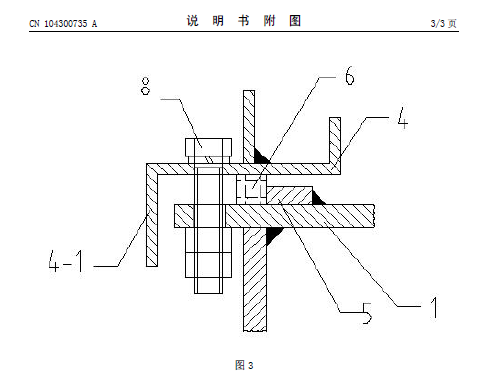

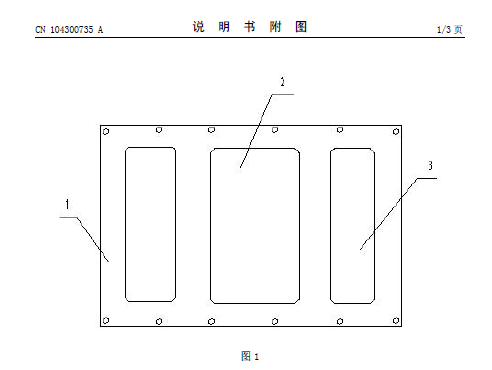

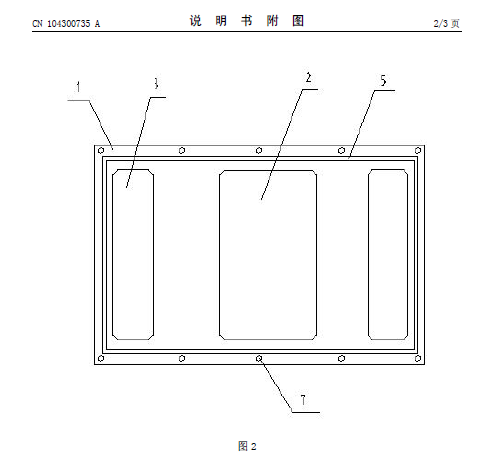

摘要： 本发明涉及一种高压电机冷却器的固定装置，其包括矩形的顶板及冷却器，顶板上开有三个通风口，中间为进风口，两侧为出风口，冷却器位于顶板之上，其特征在于：在靠近顶板四边的边缘分别焊有支撑筋板，支撑筋板的外侧设有密封胶板，顶板边缘设有连接孔；所述冷却器上设有与顶板上连接孔对应的通孔，冷却器位于支撑筋板及密封胶板之上，连接螺栓穿过冷却器上的通孔及顶板上的连接孔将冷却器与顶板固定，所述的冷却器，其边缘设有向下弯折的罩板，罩板将顶板的四周罩合。该固定装置结构合理、制作简便，可广泛应用于高压电机冷却器的固定。
