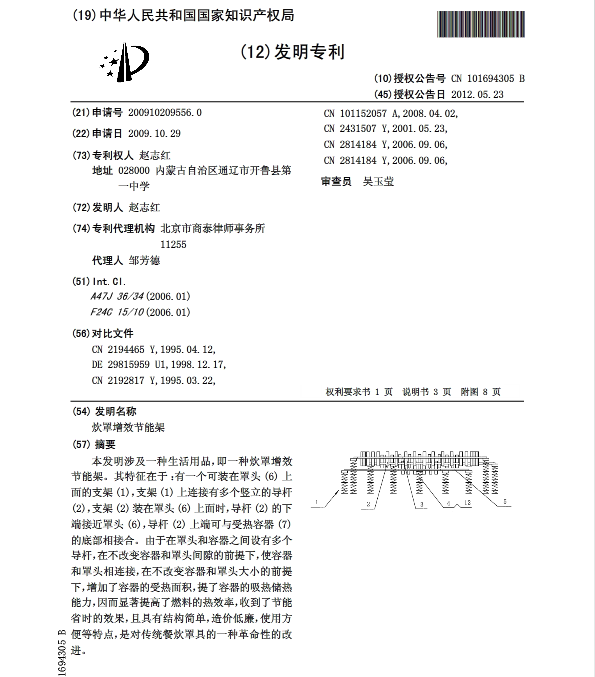

炊罩增效节能架

[发明授权] 炊罩增效节能架

授权公告号：CN101694305B

授权公告日：2012.05.23

申请号：2009102095560

申请日：2009.10.29

专利权人：赵志红

发明人：赵志红

地址：028000内蒙古自治区通辽市开鲁县第一中学

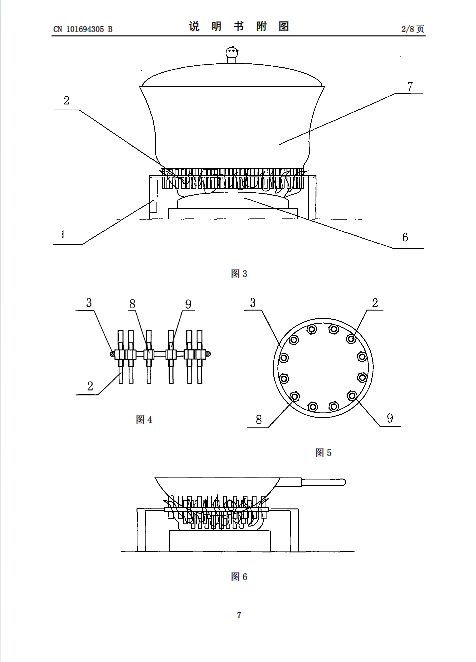

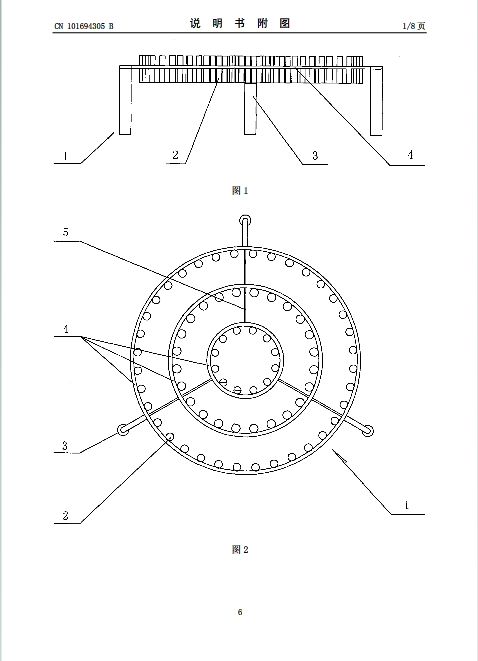

摘要： 本发明涉及一种生活用品，即一种炊罩增效节能架。其特征在于：有一个可装在罩头(6)上面的支架(1)，支架(1)上连接有多个竖立的导杆(2)，支架(2)装在罩头(6)上面时，导杆(2)的下端接近罩头(6)，导杆(2)上端可与受热容器(7)的底部相接合。由于在罩头和容器之间设有多个导杆，在不改变容器和罩头间隙的前提下，使容器和罩头相连接，在不改变容器和罩头大小的前提下，增加了容器的受热面积，提了容器的吸热储热能力，因而显著提高了燃料的热效率，收到了节能省时的效果，且具有结构简单，造价低廉，使用方便等特点，是对传统餐炊罩具的一种革命性的改进。
