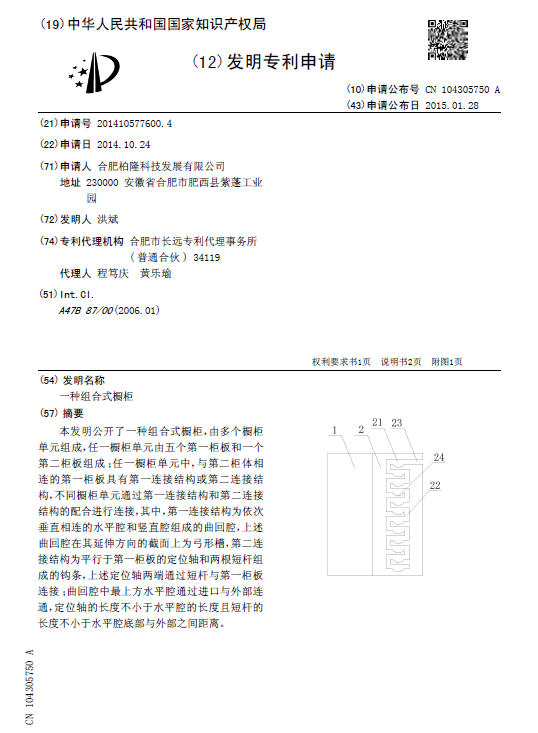

一种组合式橱柜

[发明公布] 一种组合式橱柜

申请公布号：CN104305750A

申请公布日：2015.01.28

申请号：2014105776004

申请日：2014.10.24

申请人：合肥柏隆科技发展有限公司

发明人：洪斌

地址：230000安徽省合肥市肥西县紫蓬工业园

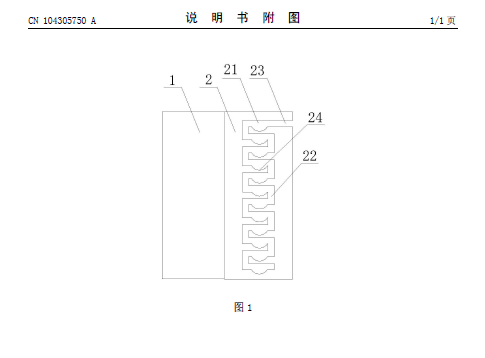

摘要： 本发明公开了一种组合式橱柜，由多个橱柜单元组成，任一橱柜单元由五个第一柜板和一个第二柜板组成；任一橱柜单元中，与第二柜体相连的第一柜板具有第一连接结构或第二连接结构，不同橱柜单元通过第一连接结构和第二连接结构的配合进行连接，其中，第一连接结构为依次垂直相连的水平腔和竖直腔组成的曲回腔，上述曲回腔在其延伸方向的截面上为弓形槽，第二连接结构为平行于第一柜板的定位轴和两根短杆组成的钩条，上述定位轴两端通过短杆与第一柜板连接；曲回腔中最上方水平腔通过进口与外部连通，定位轴的长度不小于水平腔的长度且短杆的长度不小于水平腔底部与外部之间距离。
