制造中空产品的快速冷却对开模具
发布时间:2015/4/28 13:24:21 阅读:
次

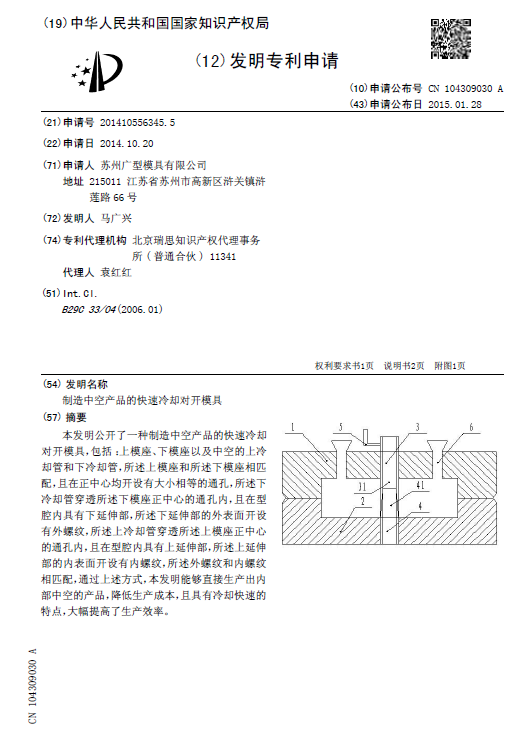

[发明公布] 制造中空产品的快速冷却对开模具
申请公布号:CN104309030A
申请公布日:2015.01.28
申请号:2014105563455
申请日:2014.10.20
申请人:苏州广型模具有限公司
发明人:马广兴
地址:215011江苏省苏州市高新区浒关镇浒莲路66号

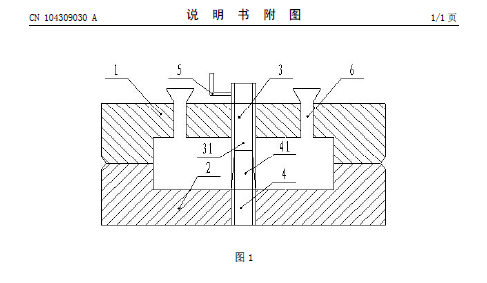

摘要: 本发明公开了一种制造中空产品的快速冷却对开模具,包括:上模座、下模座以及中空的上冷却管和下冷却管,所述上模座和所述下模座相匹配,且在正中心均开设有大小相等的通孔,所述下冷却管穿透所述下模座正中心的通孔内,且在型腔内具有下延伸部,所述下延伸部的外表面开设有外螺纹,所述上冷却管穿透所述上模座正中心的通孔内,且在型腔内具有上延伸部,所述上延伸部的内表面开设有内螺纹,所述外螺纹和内螺纹相匹配,通过上述方式,本发明能够直接生产出内部中空的产品,降低生产成本,且具有冷却快速的特点,大幅提高了生产效率。
