一种PVC发泡板挤出模具的下模板

发布时间:2015/4/28 13:33:07    阅读:

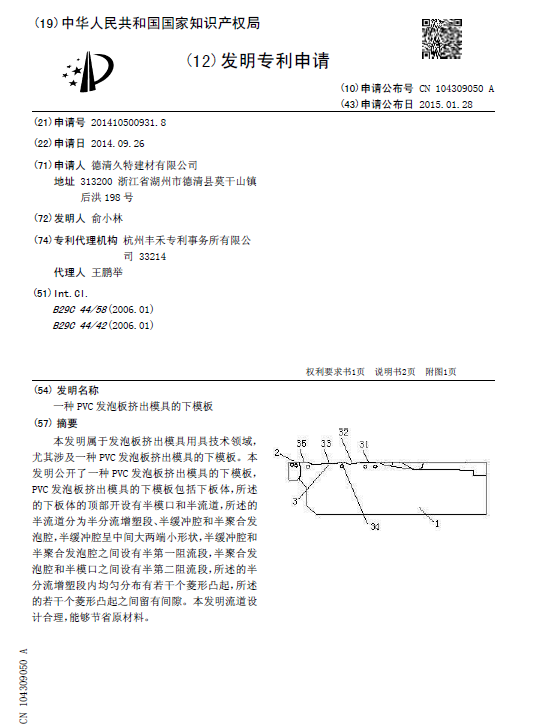

[发明公布一种PVC发泡板挤出模具的下模板

申请公布号:CN104309050A

申请公布日:2015.01.28

申请号:2014105009318

申请日:2014.09.26

申请人:德清久特建材有限公司

发明人:俞小林

地址:313200浙江省湖州市德清县莫干山镇后洪198

摘要: 本发明属于发泡板挤出模具用具技术领域,尤其涉及一种PVC发泡板挤出模具的下模板。本发明公开了一种PVC发泡板挤出模具的下模板,PVC发泡板挤出模具的下模板包括下板体,所述的下板体的顶部开设有半模口和半流道,所述的半流道分为半分流增塑段、半缓冲腔和半聚合发泡腔,半缓冲腔呈中间大两端小形状,半缓冲腔和半聚合发泡腔之间设有半第一阻流段,半聚合发泡腔和半模口之间设有半第二阻流段,所述的半分流增塑段内均匀分布有若干个菱形凸起,所述的若干个菱形凸起之间留有间隙。本发明流道设计合理,能够节省原材料。
