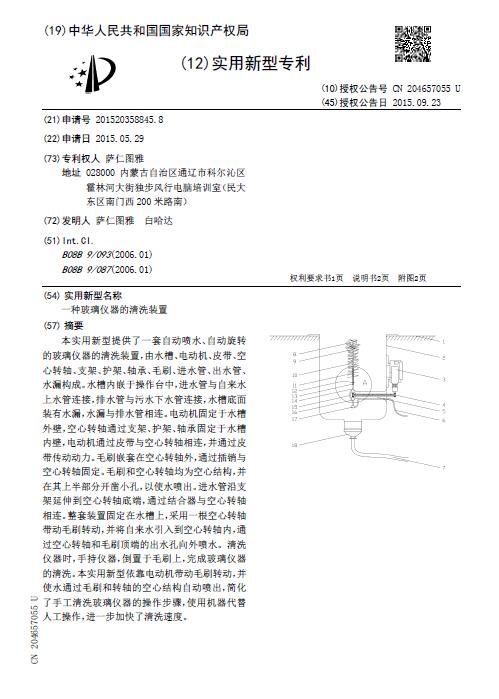

一种玻璃仪器的清洗装置

[实用新型] 一种玻璃仪器的清洗装置

授权公告号：CN204657055U

授权公告日：2015.09.23

申请号：2015203588458

申请日：2015.05.29

专利权人：萨仁图雅

发明人：萨仁图雅; 白哈达

地址：028000内蒙古自治区通辽市科尔沁区霍林河大街独步风行电脑培训室（民大东区南门西200米路南）

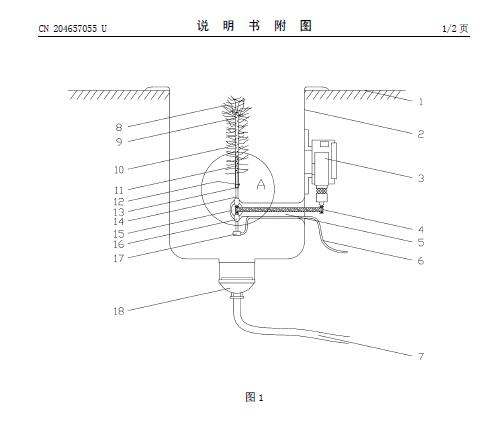

摘要： 本实用新型提供了一套自动喷水、自动旋转的玻璃仪器的清洗装置，由水槽、电动机、皮带、空心转轴、支架、护架、轴承、毛刷、进水管、出水管、水漏构成。水槽内嵌于操作台中，进水管与自来水上水管连接，排水管与污水下水管连接，水槽底面装有水漏，水漏与排水管相连。电动机固定于水槽外壁，空心转轴通过支架、护架、轴承固定于水槽内壁，电动机通过皮带与空心转轴相连，并通过皮带传动动力。毛刷嵌套在空心转轴外，通过插销与空心转轴固定。毛刷和空心转轴均为空心结构，并在其上半部分开凿小孔，以使水喷出。进水管沿支架延伸到空心转轴底端，通过结合器与空心转轴相连。整套装置固定在水槽上，采用一根空心转轴带动毛刷转动，并将自来水引入到空心转轴内，通过空心转轴和毛刷顶端的出水孔向外喷水。清洗仪器时，手持仪器，倒置于毛刷上，完成玻璃仪器的清洗。本实用新型依靠电动机带动毛刷转动，并使水通过毛刷和转轴的空心结构自动喷出，简化了手工清洗玻璃仪器的操作步骤，使用机器代替人工操作，进一步加快了清洗速度。
