一种拼装式悬臂压机

[发明公布] 一种拼装式悬臂压机

申请公布号：CN104309159A

申请公布日：2015.01.28

申请号：2014104773954

申请日：2014.09.18

申请人：四川省青神神力机械有限公司

发明人：张世义; 李文怡; 张峻嘉

地址：620460四川省眉山市青神县青竹乡高墩村四组

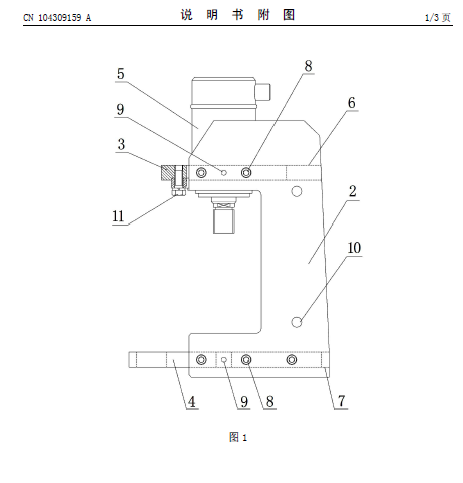

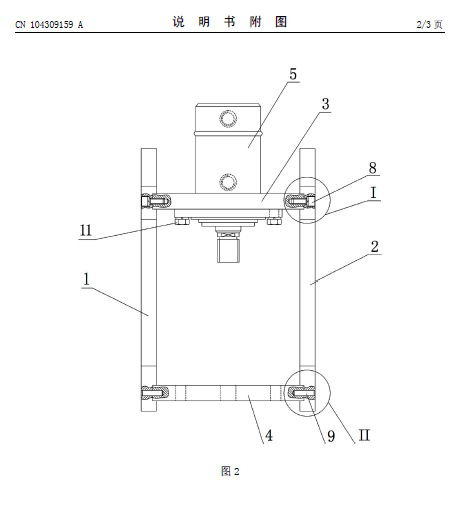

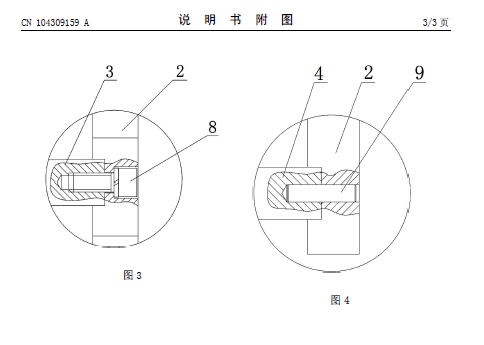

摘要： 本发明公开了一种拼装式悬臂压机，它包括左侧立柱（1）、右侧立柱（2）、连接板（3）、底座（4）和油缸（5），左侧立柱（1）和右侧立柱（2）的侧面上均设置有多个备用螺纹孔（10），连接板（3）的两侧边分别卡于两个安装槽A（6）内，且经多个内六角螺钉（8）固定在安装槽A（6）内，连接板（3）与左侧立柱（1）和右侧立柱（2）的接触处均设置有销钉（9），油缸（5）的活塞杆向下穿过连接板（3）且油缸（5）的缸筒经多个螺钉（11）固定在连接板（3）上。本发明的有益效果是：制造成本低、可批量化生产、便于更换型号、冲压精度高、能够实现多台压机组合使用。
