一种适用于鲜榨橙汁机的榨汁装置

[发明公布] 一种适用于鲜榨橙汁机的榨汁装置

申请公布号：CN104305850A

申请公布日：2015.01.28

申请号：201410565437X

申请日：2014.10.22

申请人：新华新橙科技股份有限公司

发明人：陈伟斯; 陈桂吉; 赵伟; 李培林; 贾孟军; 张学斌; 柳顺利; 王启先; 王哲; 杜永辉

地址：210000江苏省南京市虎踞北路10-2号省级机关车队5楼

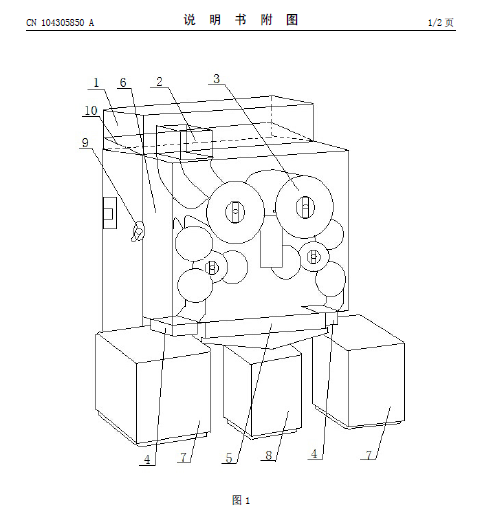

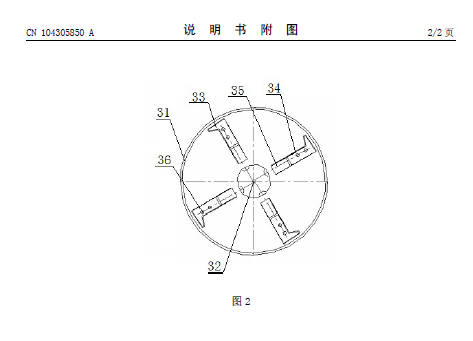

摘要： 本发明公开了一种适用于鲜榨橙汁机的榨汁装置，包括进料仓、进料口、榨汁机构、废料口、出液口以及透明罩，所述进料口一端与进料仓相连、另一端连接于榨汁机构顶端；所述废料口设置于榨汁机构底端，且废料口下方设有废料仓；所述出液口设置于所述榨汁机构底端，且出液口下方设有储液仓；所述榨汁机构由外筒、转轴、抓钩、刀片以及连接杆组成，且榨汁机构外通过固定件安装有透明罩；所述连接杆的一端连接于转轴、另一端与抓钩相连接，且转轴设置于外筒的中心轴线处；所述抓钩的一侧安装有刀片，且抓钩上设有安装孔。本发明不仅结构简单，故障率低，而且易拆装、清洗。
