一种钢构吊装夹具

[发明公布] 一种钢构吊装夹具

申请公布号：CN104310209A

申请公布日：2015.01.28

申请号：2014104687997

申请日：2014.09.15

申请人：安徽鸿路钢结构（集团）股份有限公司

发明人：叶正林; 朱亦翔

地址：231131安徽省合肥市双凤工业区

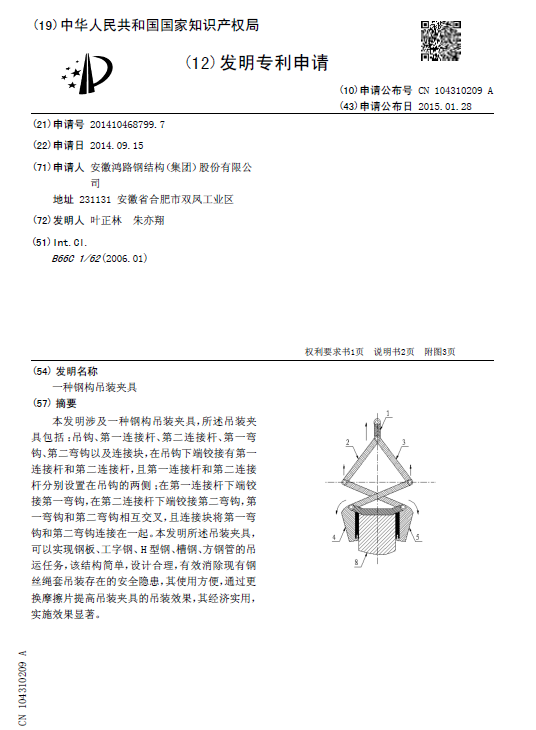

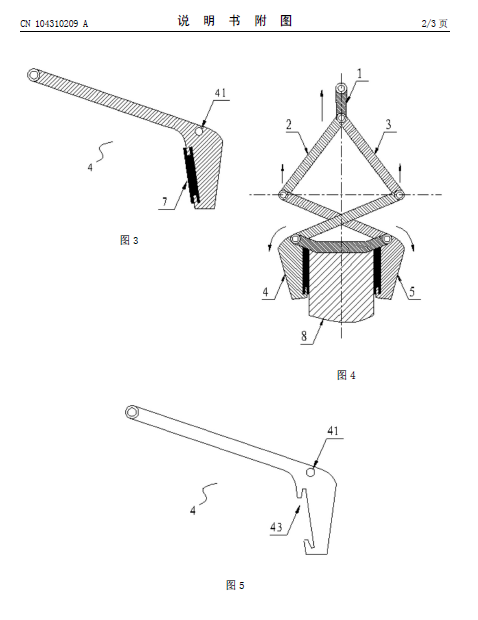

摘要： 本发明涉及一种钢构吊装夹具，所述吊装夹具包括：吊钩、第一连接杆、第二连接杆、第一弯钩、第二弯钩以及连接块，在吊钩下端铰接有第一连接杆和第二连接杆，且第一连接杆和第二连接杆分别设置在吊钩的两侧；在第一连接杆下端铰接第一弯钩，在第二连接杆下端铰接第二弯钩，第一弯钩和第二弯钩相互交叉，且连接块将第一弯钩和第二弯钩连接在一起。本发明所述吊装夹具，可以实现钢板、工字钢、H型钢、槽钢、方钢管的吊运任务，该结构简单，设计合理，有效消除现有钢丝绳套吊装存在的安全隐患，其使用方便，通过更换摩擦片提高吊装夹具的吊装效果，其经济实用，实施效果显著。
