一种喉部内窥镜前端结构

[发明公布] 一种喉部内窥镜前端结构

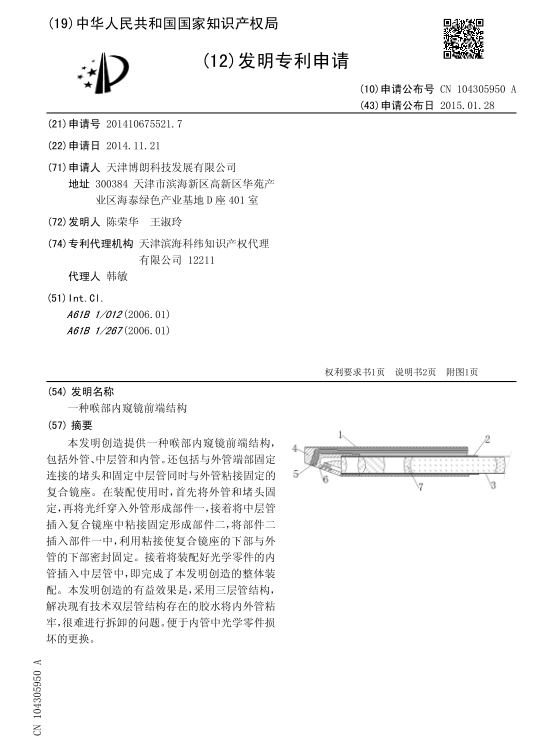

申请公布号：CN104305950A

申请公布日：2015.01.28

申请号：2014106755217

申请日：2014.11.21

申请人：天津博朗科技发展有限公司

发明人：陈荣华; 王淑玲

地址：300384天津市滨海新区高新区华苑产业区海泰绿色产业基地D座401室

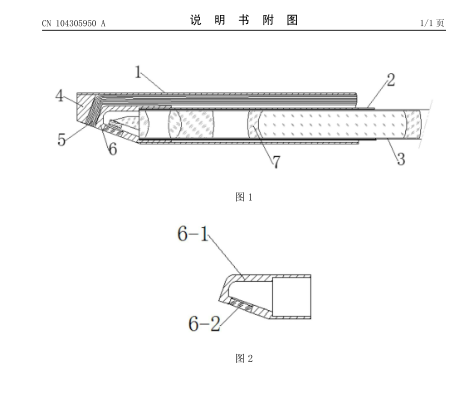

摘要： 本发明创造提供一种喉部内窥镜前端结构，包括外管、中层管和内管。还包括与外管端部固定连接的堵头和固定中层管同时与外管粘接固定的复合镜座。在装配使用时，首先将外管和堵头固定，再将光纤穿入外管形成部件一，接着将中层管插入复合镜座中粘接固定形成部件二，将部件二插入部件一中，利用粘接使复合镜座的下部与外管的下部密封固定。接着将装配好光学零件的内管插入中层管中，即完成了本发明创造的整体装配。本发明创造的有益效果是，采用三层管结构，解决现有技术双层管结构存在的胶水将内外管粘牢，很难进行拆卸的问题。便于内管中光学零件损坏的更换。
