一种简易劈切装置

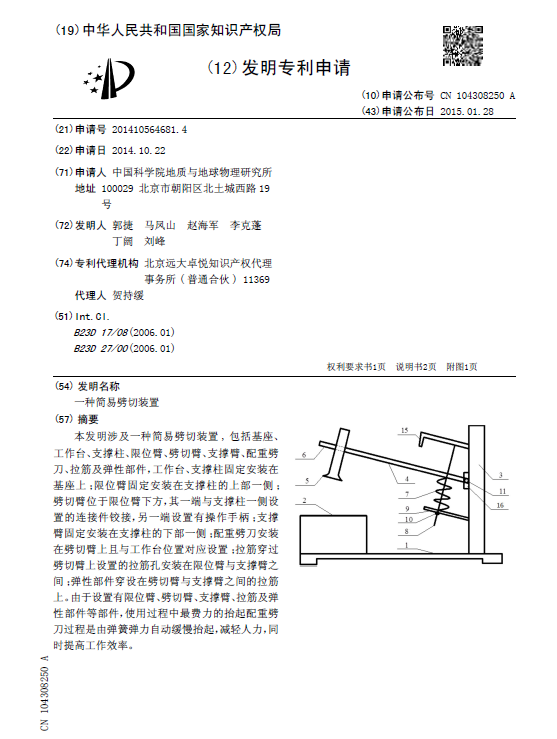

[发明公布] 一种简易劈切装置

申请公布号：CN104308250A

申请公布日：2015.01.28

申请号：2014105646814

申请日：2014.10.22

申请人：中国科学院地质与地球物理研究所

发明人：郭捷; 马凤山; 赵海军; 李克蓬; 丁阔; 刘峰

地址：100029北京市朝阳区北土城西路19号

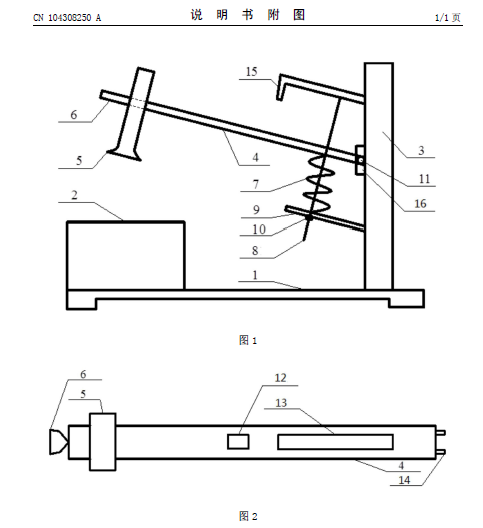

摘要： 本发明涉及一种简易劈切装置,包括基座、工作台、支撑柱、限位臂、劈切臂、支撑臂、配重劈刀、拉筋及弹性部件，工作台、支撑柱固定安装在基座上；限位臂固定安装在支撑柱的上部一侧；劈切臂位于限位臂下方，其一端与支撑柱一侧设置的连接件铰接，另一端设置有操作手柄；支撑臂固定安装在支撑柱的下部一侧；配重劈刀安装在劈切臂上且与工作台位置对应设置；拉筋穿过劈切臂上设置的拉筋孔安装在限位臂与支撑臂之间；弹性部件穿设在劈切臂与支撑臂之间的拉筋上。由于设置有限位臂、劈切臂、支撑臂、拉筋及弹性部件等部件，使用过程中最费力的抬起配重劈刀过程是由弹簧弹力自动缓慢抬起，减轻人力，同时提高工作效率。
