一种U形内折弯钣金件夹紧工装

[发明公布] 一种U形内折弯钣金件夹紧工装

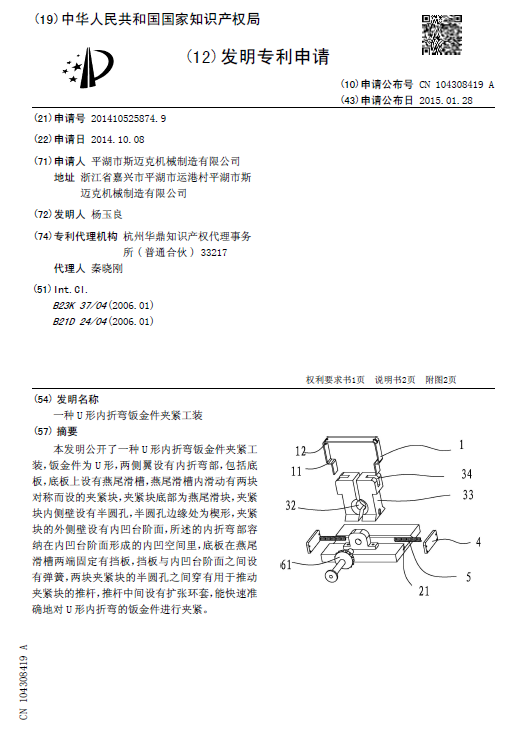

申请公布号：CN104308419A

申请公布日：2015.01.28

申请号：2014105258749

申请日：2014.10.08

申请人：平湖市斯迈克机械制造有限公司

发明人：杨玉良

地址：浙江省嘉兴市平湖市运港村平湖市斯迈克机械制造有限公司

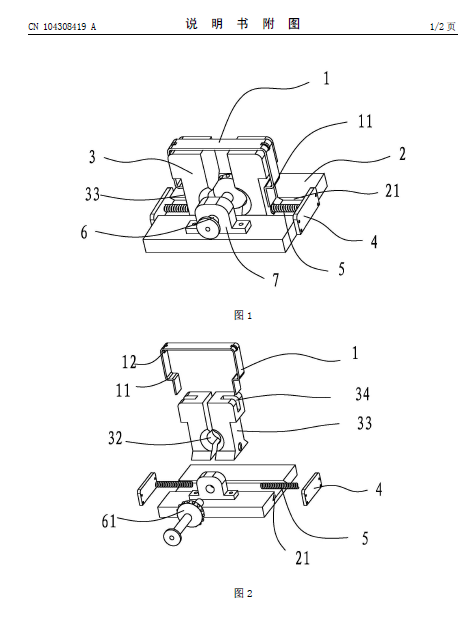

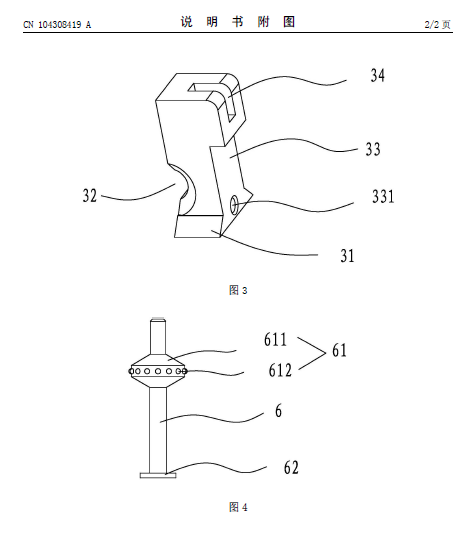

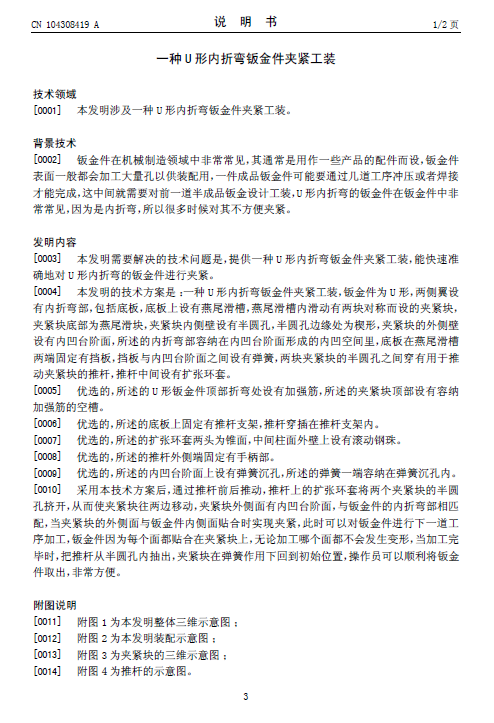

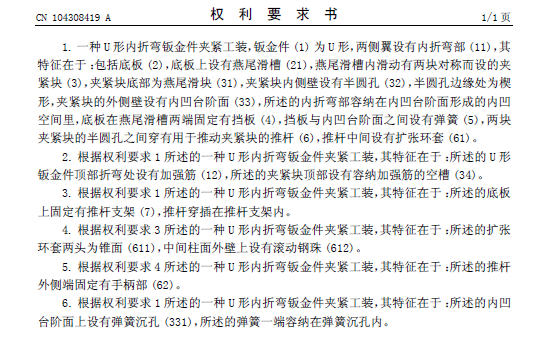

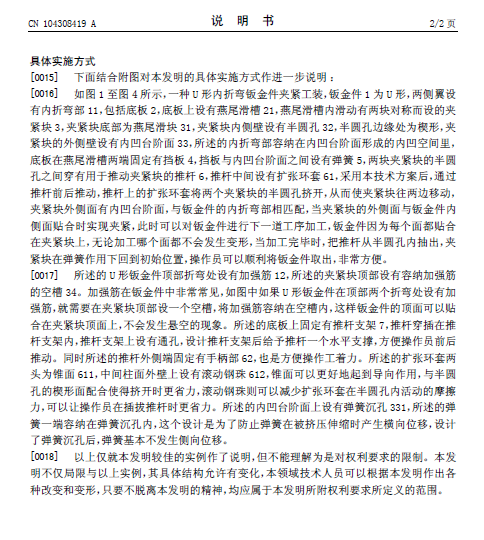

摘要： 本发明公开了一种U形内折弯钣金件夹紧工装，钣金件为U形，两侧翼设有内折弯部，包括底板，底板上设有燕尾滑槽，燕尾滑槽内滑动有两块对称而设的夹紧块，夹紧块底部为燕尾滑块，夹紧块内侧壁设有半圆孔，半圆孔边缘处为楔形，夹紧块的外侧壁设有内凹台阶面，所述的内折弯部容纳在内凹台阶面形成的内凹空间里，底板在燕尾滑槽两端固定有挡板，挡板与内凹台阶面之间设有弹簧，两块夹紧块的半圆孔之间穿有用于推动夹紧块的推杆，推杆中间设有扩张环套，能快速准确地对U形内折弯的钣金件进行夹紧。
