一种夹具位置可调的多工件定位压装机

[发明公布] 一种夹具位置可调的多工件定位压装机

申请公布号：CN104308500A

申请公布日：2015.01.28

申请号：2014105106500

申请日：2014.09.28

申请人：成都市翻鑫家科技有限公司

发明人：高静; 袁代华; 邓金智

地址：610000四川省成都市高新技术开发区天久北巷212号

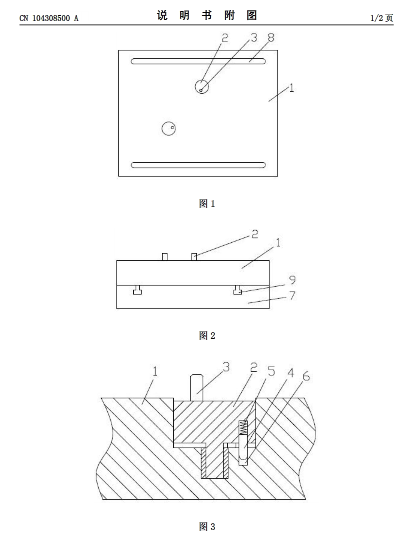

摘要： 本发明公开了一种夹具位置可调的多工件定位压装机，属于压装设备领域，包括机架和位于机架上的定位夹具，定位夹具包括工作台面板、位于工作台面板上的夹具底板、至少两个定位块；定位块呈圆形且转动设置在夹具底板上，定位块上固定设置有定位销；定位块的下表面开设有盲孔，盲孔内设置有限位销，在限位销与盲孔的孔底面之间设置有弹簧；夹具底板的对应限位销位置处开设有限位孔；夹具底板开设有两个横向设置的滑槽且贯通至夹具底板的上、下表面，工作台面板的上表面开设有两个纵向设置的T形槽。定位销通过定位块实现转动变化位置，对不同的产品工件使用不同的定位销，提高了压装机的适用性。
