移动式骑马螺栓紧固工装
发布时间:2015/4/21 10:15:41 阅读:
次

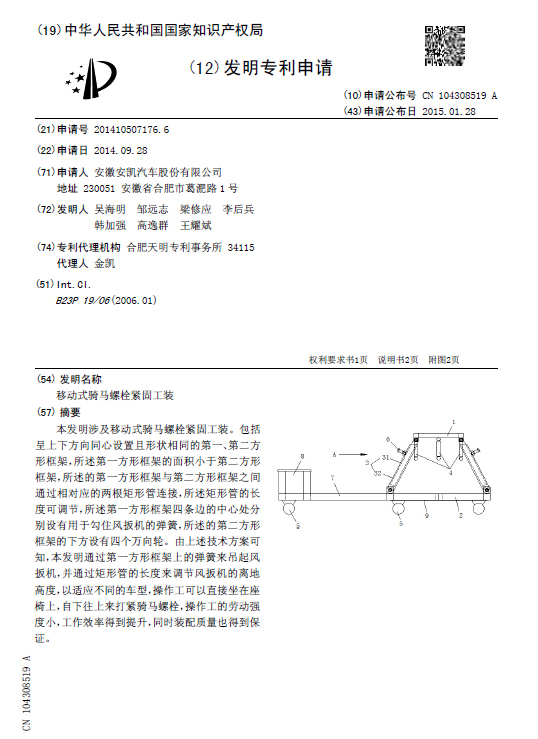

[发明公布] 移动式骑马螺栓紧固工装
申请公布号:CN104308519A
申请公布日:2015.01.28
申请号:2014105071766
申请日:2014.09.28
申请人:安徽安凯汽车股份有限公司
发明人:吴海明;
地址:230051安徽省合肥市葛淝路1号

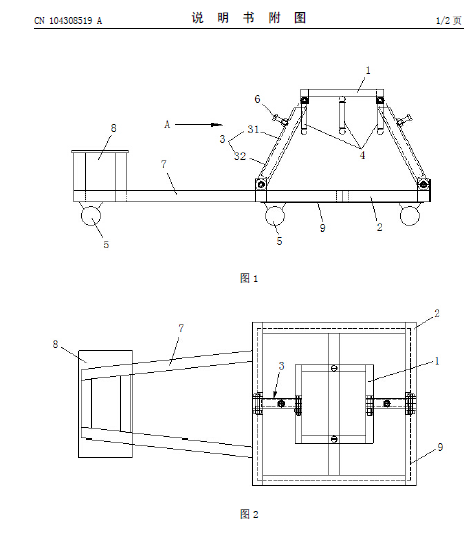

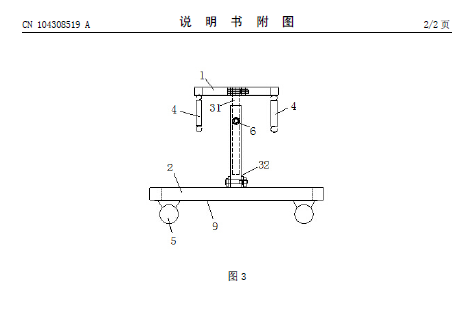

摘要: 本发明涉及移动式骑马螺栓紧固工装。包括呈上下方向同心设置且形状相同的第一、第二方形框架,所述第一方形框架的面积小于第二方形框架,所述的第一方形框架与第二方形框架之间通过相对应的两根矩形管连接,所述矩形管的长度可调节,所述第一方形框架四条边的中心处分别设有用于勾住风扳机的弹簧,所述的第二方形框架的下方设有四个万向轮。由上述技术方案可知,本发明通过第一方形框架上的弹簧来吊起风扳机,并通过矩形管的长度来调节风扳机的离地高度,以适应不同的车型,操作工可以直接坐在座椅上,自下往上来打紧骑马螺栓,操作工的劳动强度小,工作效率得到提升,同时装配质量也得到保证。
