一种手拉式夹紧装置

发布时间:2015/4/21 10:20:11    阅读:

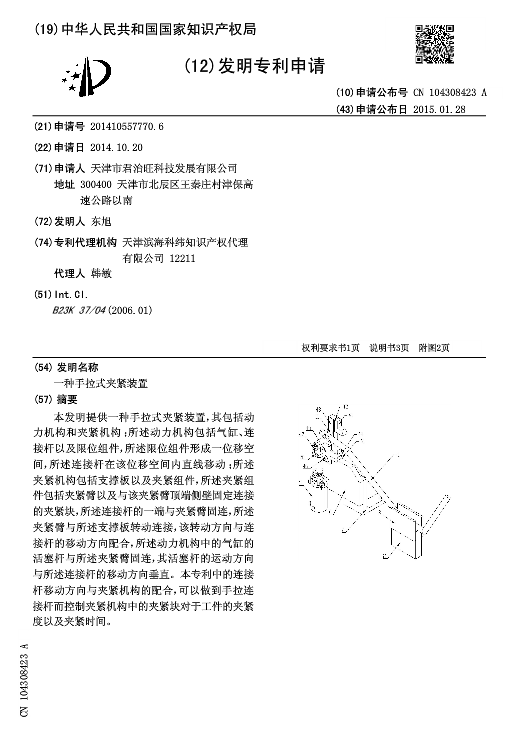

[发明公布一种手拉式夹紧装置

申请公布号:CN104308423A

申请公布日:2015.01.28

申请号:2014105577706

申请日:2014.10.20

申请人:天津市君治旺科技发展有限公司

发明人:东旭

地址:300400天津市北辰区王秦庄村津保高速公路以南

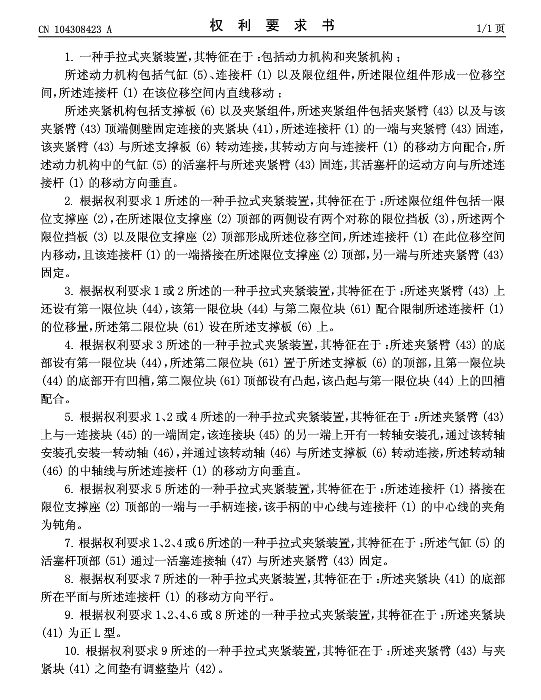

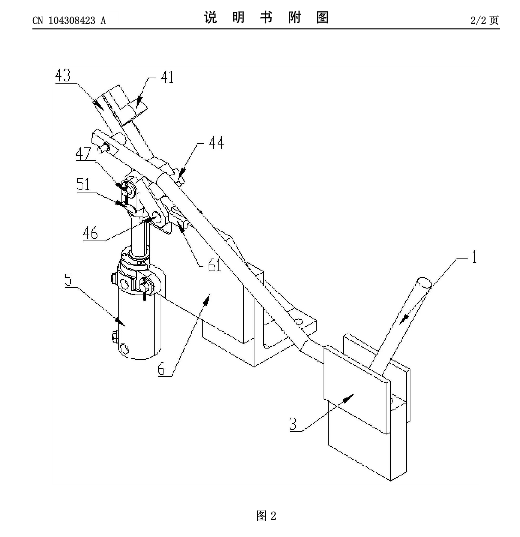

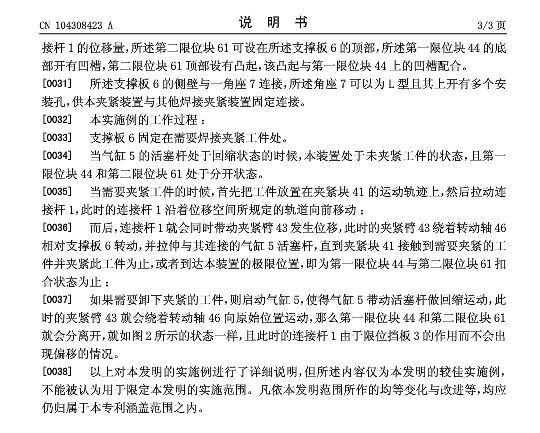

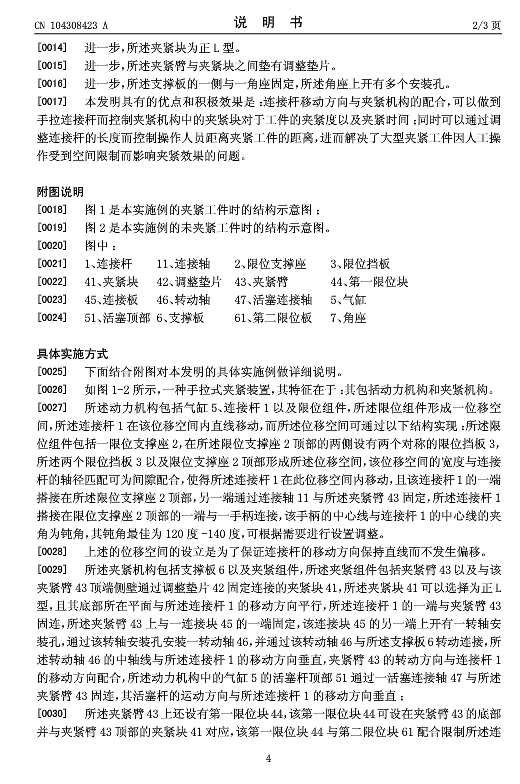

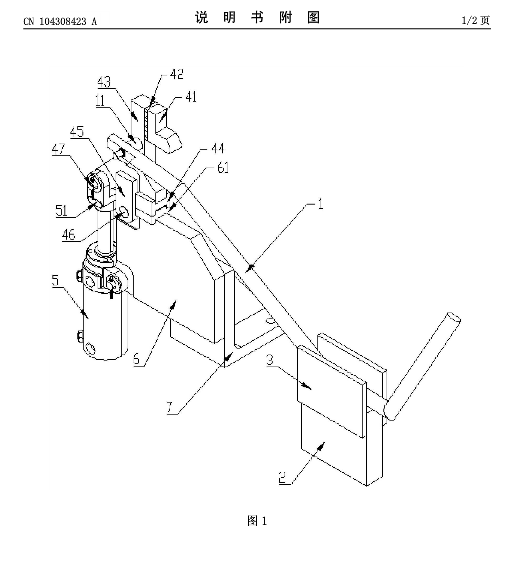

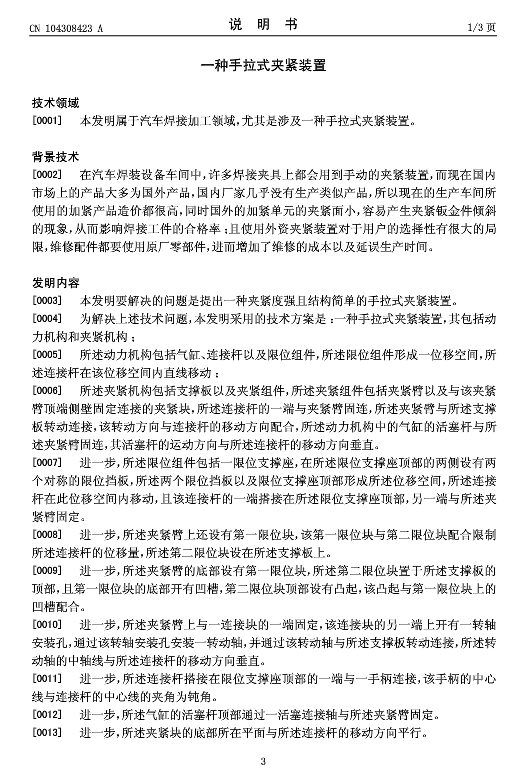

摘要: 本发明提供一种手拉式夹紧装置,其包括动力机构和夹紧机构;所述动力机构包括气缸、连接杆以及限位组件,所述限位组件形成一位移空间,所述连接杆在该位移空间内直线移动;所述夹紧机构包括支撑板以及夹紧组件,所述夹紧组件包括夹紧臂以及与该夹紧臂顶端侧壁固定连接的夹紧块,所述连接杆的一端与夹紧臂固连,所述夹紧臂与所述支撑板转动连接,该转动方向与连接杆的移动方向配合,所述动力机构中的气缸的活塞杆与所述夹紧臂固连,其活塞杆的运动方向与所述连接杆的移动方向垂直。本专利中的连接杆移动方向与夹紧机构的配合,可以做到手拉连接杆而控制夹紧机构中的夹紧块对于工件的夹紧度以及夹紧时间。
