一种裁板锯

发布时间:2015/4/22 15:04:54    阅读:

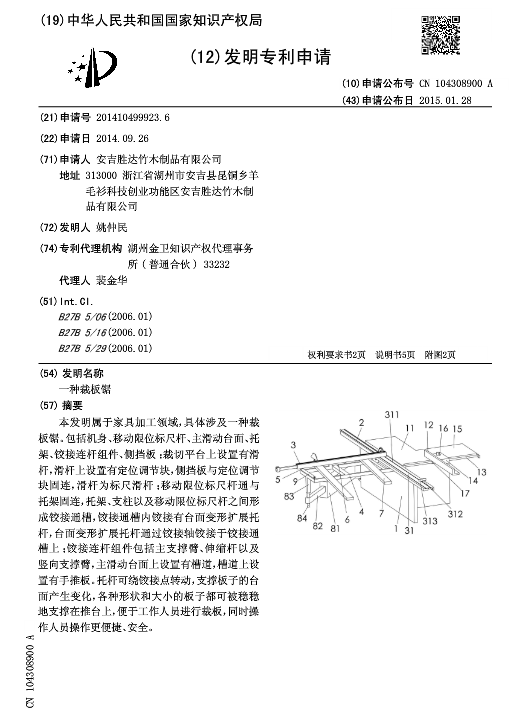

[发明公布一种裁板锯

申请公布号:CN104308900A

申请公布日:2015.01.28

申请号:2014104999236

申请日:2014.09.26

申请人:安吉胜达竹木制品有限公司

发明人:姚仲民

地址:313000浙江省湖州市安吉县昆铜乡羊毛衫科技创业功能区安吉胜达竹木制品有限公司

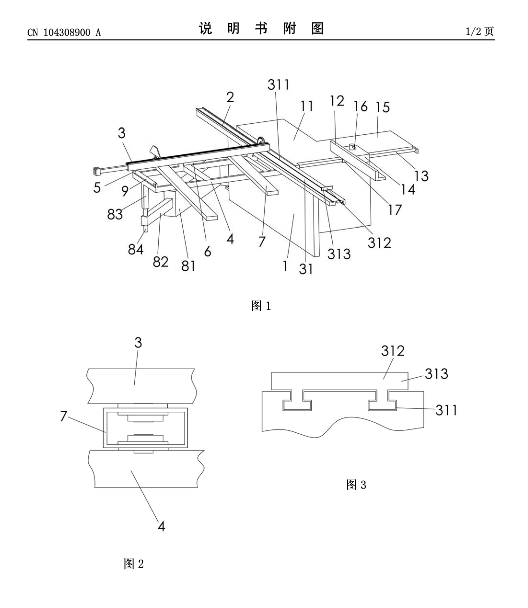

摘要: 本发明属于家具加工领域,具体涉及一种裁板锯。包括机身、移动限位标尺杆、主滑动台面、托架、铰接连杆组件、侧挡板;裁切平台上设置有滑杆,滑杆上设置有定位调节块,侧挡板与定位调节块固连,滑杆为标尺滑杆;移动限位标尺杆通与托架固连,托架、支柱以及移动限位标尺杆之间形成铰接通槽,铰接通槽内铰接有台面变形扩展托杆,台面变形扩展托杆通过铰接轴铰接于铰接通槽上;铰接连杆组件包括主支撑臂、伸缩杆以及竖向支撑臂,主滑动台面上设置有槽道,槽道上设置有手推板。托杆可绕铰接点转动,支撑板子的台面产生变化,各种形状和大小的板子都可被稳稳地支撑在推台上,便于工作人员进行裁板,同时操作人员操作更便捷、安全。
