滑轨机构

[发明公布] 滑轨机构

申请公布号：CN104323610A

申请公布日：2015.02.04

申请号：2014103725737

申请日：2014.07.31

申请人：青岛海尔股份有限公司

发明人：陆日勇; 费斌; 张奎; 方静

地址：266101山东省青岛市崂山区高科园海尔路1号海尔工业园

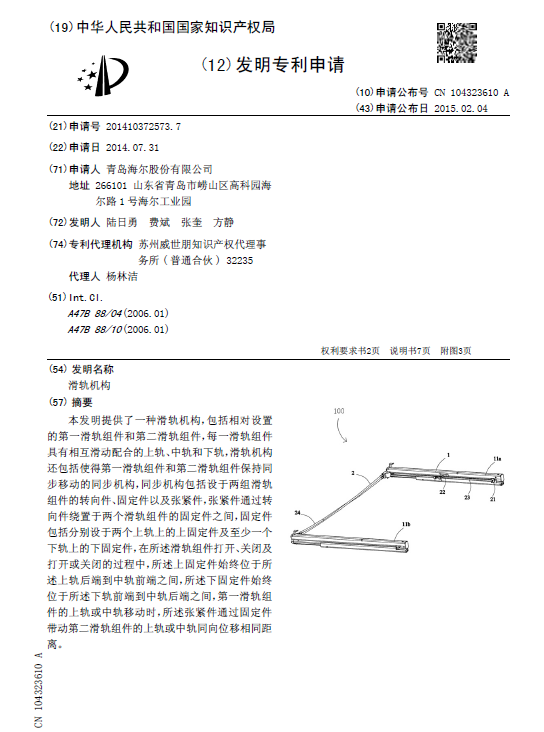

摘要： 本发明提供了一种滑轨机构，包括相对设置的第一滑轨组件和第二滑轨组件，每一滑轨组件具有相互滑动配合的上轨、中轨和下轨，滑轨机构还包括使得第一滑轨组件和第二滑轨组件保持同步移动的同步机构，同步机构包括设于两组滑轨组件的转向件、固定件以及张紧件，张紧件通过转向件绕置于两个滑轨组件的固定件之间，固定件包括分别设于两个上轨上的上固定件及至少一个下轨上的下固定件，在所述滑轨组件打开、关闭及打开或关闭的过程中，所述上固定件始终位于所述上轨后端到中轨前端之间，所述下固定件始终位于所述下轨前端到中轨后端之间，第一滑轨组件的上轨或中轨移动时，所述张紧件通过固定件带动第二滑轨组件的上轨或中轨同向位移相同距离。
