一种小型玉米剥皮机

[实用新型] 一种小型玉米剥皮机

授权公告号：CN205305481U

授权公告日：2016.06.15

申请号：2016200571661

申请日：2016.01.20

专利权人：内蒙古禾为贵种业有限公司

发明人：于向生

地址：024300内蒙古自治区赤峰市敖汉旗新惠镇物流园区

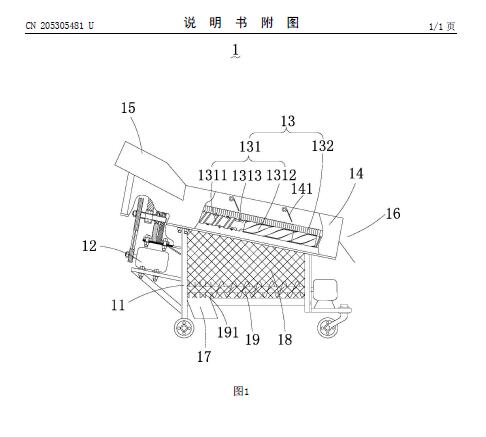

专利代理机构：长沙星耀专利事务所43205代理人：许伯严摘要： 本实用新型涉及一种小型玉米剥皮机，所述小型玉米剥皮机包括机架、电机、剥皮组件，所述剥皮组件设于所述机架顶部并通过所述电机驱动，所述剥皮组件为一组相切、相对旋转的剥皮辊，包括两根铸铁螺旋辊和两根橡胶辊，两根所述铸铁螺旋辊并列设于两根所述橡胶辊之间，四根所述辊轴之间通过齿轮传动，所述机架四周还设有防护网，所述防护网内设有搅龙。本实用新型在所述机架四周设置所述防护网，将剥落的外皮集中，通过所述搅龙排出，避免了设备堵塞，提高了生产效率，延长设备的使用寿命。
