处理筒

[实用新型] 处理筒

授权公告号：CN205305482U

授权公告日：2016.06.15

申请号：2015210314664

申请日：2015.12.11

专利权人：井关农机株式会社

发明人：大崎正美; 大原一志; 田上和成; 斋藤学

地址：日本爱媛县

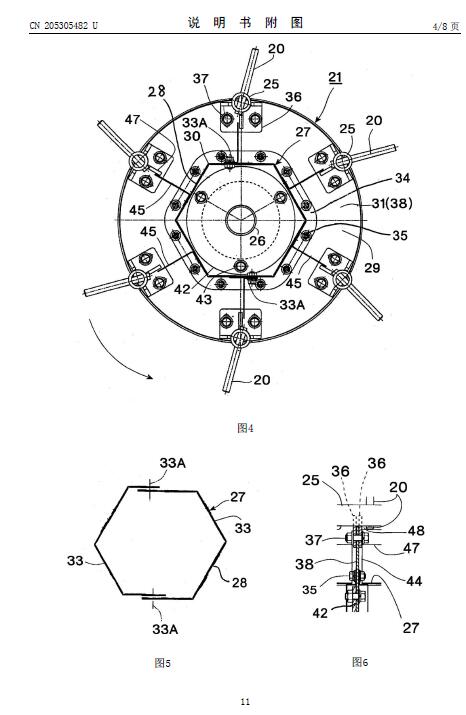

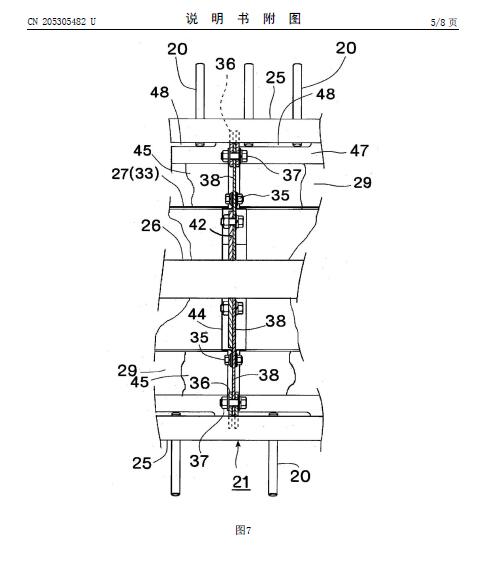

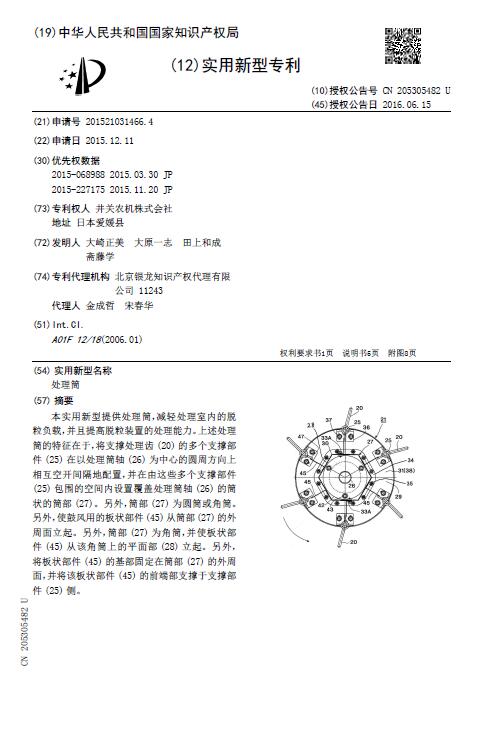

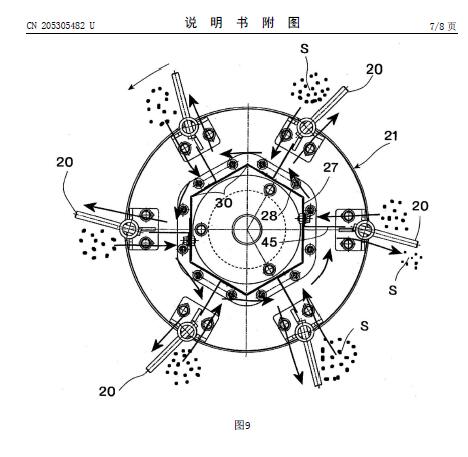

专利代理机构：北京银龙知识产权代理有限公司11243代理人：金成哲; 宋春华优先权：2015-068988 2015.03.30 JP; 2015-227175 2015.11.20 JP摘要： 本实用新型提供处理筒，减轻处理室内的脱粒负载，并且提高脱粒装置的处理能力。上述处理筒的特征在于，将支撑处理齿(20)的多个支撑部件(25)在以处理筒轴(26)为中心的圆周方向上相互空开间隔地配置，并在由这些多个支撑部件(25)包围的空间内设置覆盖处理筒轴(26)的筒状的筒部(27)。另外，筒部(27)为圆筒或角筒。另外，使鼓风用的板状部件(45)从筒部(27)的外周面立起。另外，筒部(27)为角筒，并使板状部件(45)从该角筒上的平面部(28)立起。另外，将板状部件(45)的基部固定在筒部(27)的外周面，并将该板状部件(45)的前端部支撑于支撑部件(25)侧。
