一种应用在自走式收割机上的多转速轴流滚筒脱粒装置
发布时间:2016/6/21 9:41:04 阅读:
次

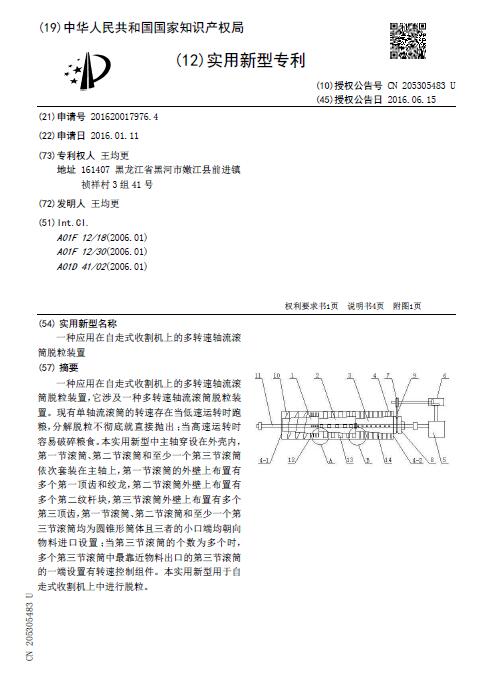

[实用新型] 一种应用在自走式收割机上的多转速轴流滚筒脱粒装置
授权公告号:CN205305483U
授权公告日:2016.06.15
申请号:2016200179764
申请日:2016.01.11
专利权人:王均更
发明人:王均更
地址:161407黑龙江省黑河市嫩江县前进镇祯祥村3组41号

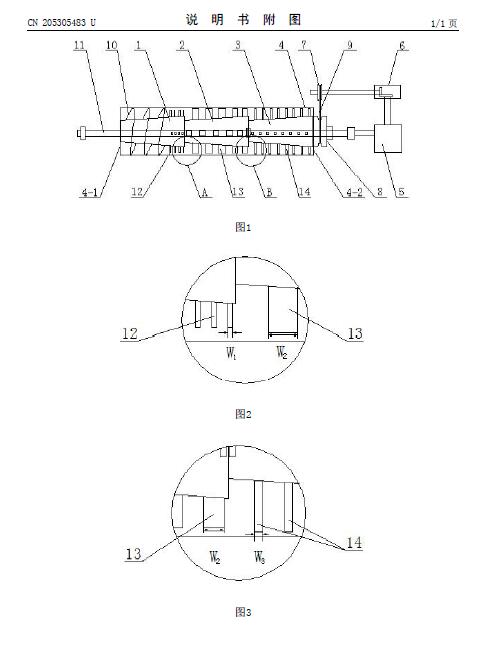

摘要: 一种应用在自走式收割机上的多转速轴流滚筒脱粒装置,它涉及一种多转速轴流滚筒脱粒装置。现有单轴流滚筒的转速存在当低速运转时跑粮,分解脱粒不彻底就直接抛出;当高速运转时容易破碎粮食。本实用新型中主轴穿设在外壳内,第一节滚筒、第二节滚筒和至少一个第三节滚筒依次套装在主轴上,第一节滚筒的外壁上布置有多个第一顶齿和绞龙,第二节滚筒外壁上布置有多个第二纹杆块,第三节滚筒外壁上布置有多个第三顶齿,第一节滚筒、第二节滚筒和至少一个第三节滚筒均为圆锥形筒体且三者的小口端均朝向物料进口设置;当第三节滚筒的个数为多个时,多个第三节滚筒中最靠近物料出口的第三节滚筒的一端设置有转速控制组件。本实用新型用于自走式收割机上中进行脱粒。
