一种绿化树药液自动喷洒设备

[发明公布] 一种绿化树药液自动喷洒设备

申请公布号：CN104304220A

申请公布日：2015.01.28

申请号：2014104850950

申请日：2014.09.22

申请人：山东理工大学

发明人：郭志东; 仝西琳

地址：255086山东省淄博市高新技术产业开发区高创园D座1012室

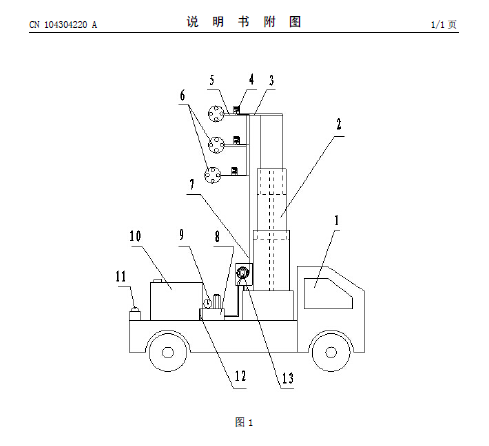

摘要： 本发明提供一种绿化树药液自动喷洒设备，包括汽车、双作用力升降油缸、喷洒器、药液箱和压力控制器，双作用力升降油缸一端的底座固定安装在汽车上，双作用力升降油缸的另一端的设有固定架，在固定架的铅垂方向上设有多个喷洒器，喷洒器由喷头、电磁控制阀和输液管路组成，两个喷头的间隔距离为50cm，双作用力升降油缸伸缩带动喷洒器升降，每个喷头的输液管路上都设有电磁控制阀，耐压塑料软管缠绕在卷簧上，一端与压力泵的高压出口连接，另一端与输液管路连接，压力控制器由压力泵和压力流量调节阀组成，压力泵从药液箱抽吸药液，经压力泵加压送入耐压塑料软管，再经输液管路进入喷头，分层喷洒，雾化效果好，喷洒效率高。
