一种平躺式骨外固定器
发布时间:2015/6/10 9:07:27 阅读:
次

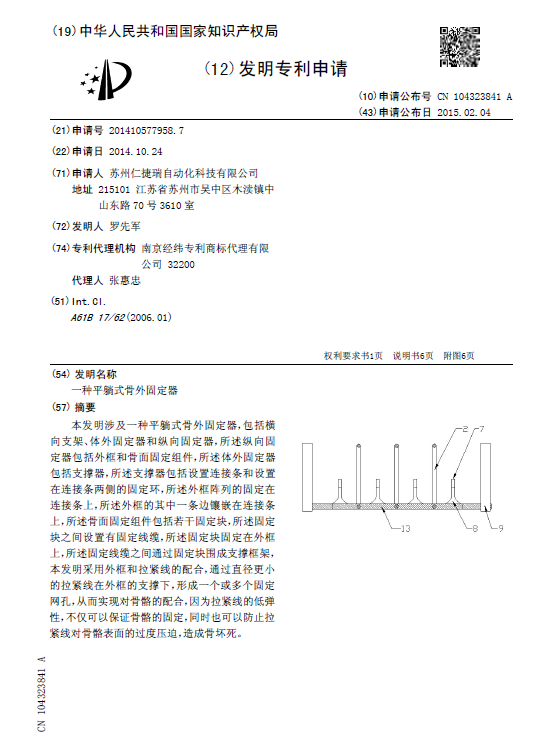

[发明公布] 一种平躺式骨外固定器
申请公布号:CN104323841A
申请公布日:2015.02.04
申请号:2014105779587
申请日:2014.10.24
申请人:苏州仁捷瑞自动化科技有限公司
发明人:罗先军
地址:215101江苏省苏州市吴中区木渎镇中山东路70号3610室

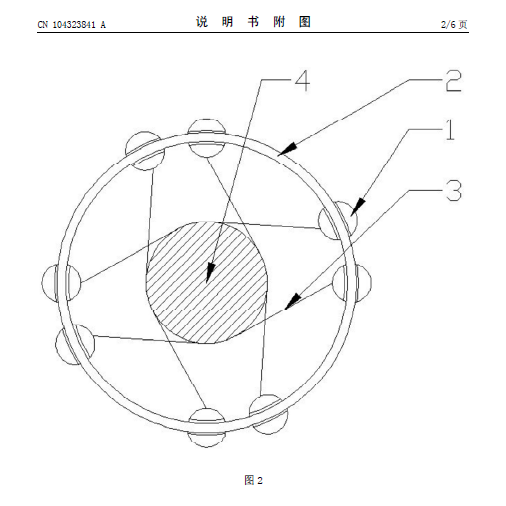

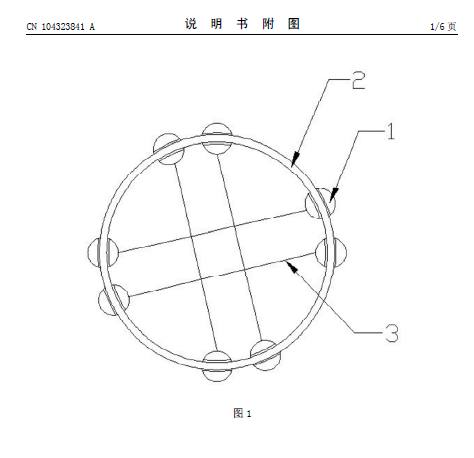

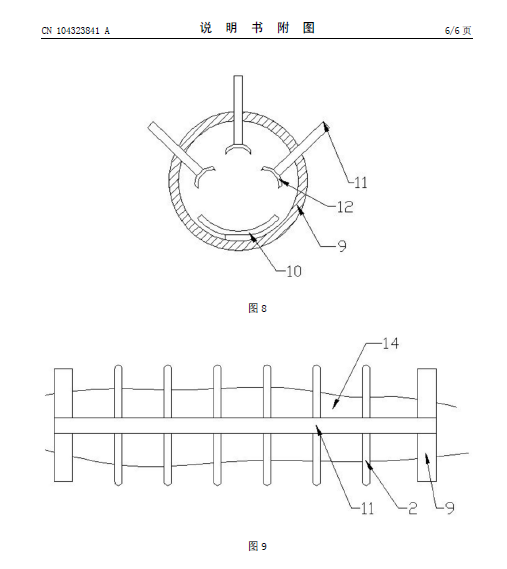

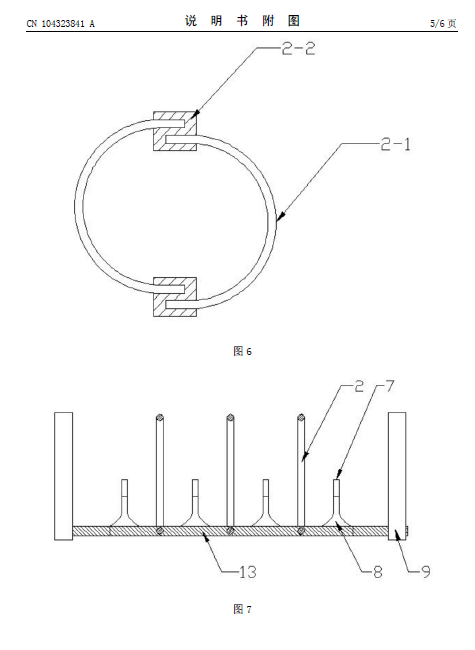

摘要: 本发明涉及一种平躺式骨外固定器,包括横向支架、体外固定器和纵向固定器,所述纵向固定器包括外框和骨面固定组件,所述体外固定器包括支撑器,所述支撑器包括设置连接条和设置在连接条两侧的固定环,所述外框阵列的固定在连接条上,所述外框的其中一条边镶嵌在连接条上,所述骨面固定组件包括若干固定块,所述固定块之间设置有固定线缆,所述固定块固定在外框上,所述固定线缆之间通过固定块围成支撑框架,本发明采用外框和拉紧线的配合,通过直径更小的拉紧线在外框的支撑下,形成一个或多个固定网孔,从而实现对骨骼的配合,因为拉紧线的低弹性,不仅可以保证骨骼的固定,同时也可以防止拉紧线对骨骼表面的过度压迫,造成骨坏死。
