全自动厢式板框压滤机拉板链条盒

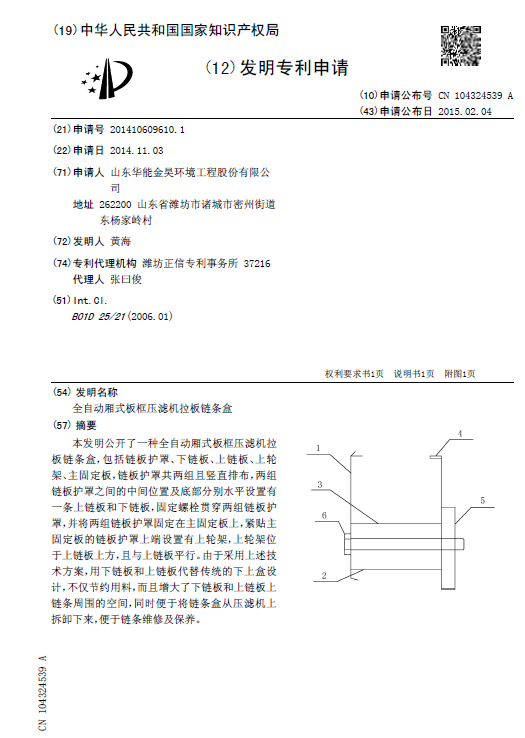

[发明公布] 全自动厢式板框压滤机拉板链条盒

申请公布号：CN104324539A

申请公布日：2015.02.04

申请号：2014106096101

申请日：2014.11.03

申请人：山东华能金昊环境工程股份有限公司

发明人：黄海

地址：262200山东省潍坊市诸城市密州街道东杨家岭村

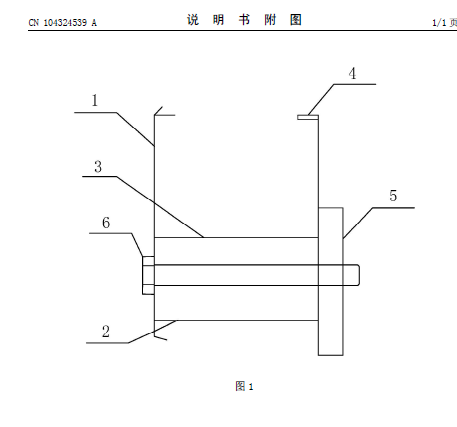

摘要： 本发明公开了一种全自动厢式板框压滤机拉板链条盒，包括链板护罩、下链板、上链板、上轮架、主固定板，链板护罩共两组且竖直排布，两组链板护罩之间的中间位置及底部分别水平设置有一条上链板和下链板，固定螺栓贯穿两组链板护罩，并将两组链板护罩固定在主固定板上，紧贴主固定板的链板护罩上端设置有上轮架，上轮架位于上链板上方，且与上链板平行。由于采用上述技术方案，用下链板和上链板代替传统的下上盒设计，不仅节约用料，而且增大了下链板和上链板上链条周围的空间，同时便于将链条盒从压滤机上拆卸下来，便于链条维修及保养。
