一种涡轮加压式沙水分离过滤装置

[发明公布] 一种涡轮加压式沙水分离过滤装置

申请公布号：CN104324545A

申请公布日：2015.02.04

申请号：2014105615572

申请日：2014.10.22

申请人：苏州富奇诺水治理设备有限公司

发明人：吴彦

地址：215101江苏省苏州市吴中区木渎镇中山东路70号3307室

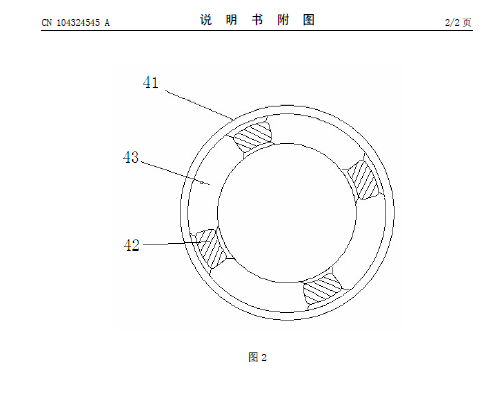

摘要： 本发明公开了一种涡轮加压式沙水分离过滤装置，包括由水管依次相互串联的抽水泵、蓄水池、涡轮加压装置以及泥沙过滤装置；所述涡轮加压装置上具有迎向水流的排出口导流部分，所述排出口导流部分处于涡轮加压装置外部的圆切线位置，所述泥沙过滤装置包括一个环形的圈体结构，圈体结构围绕其圆心转动设置，圈体结构环形的面上一部分处于水管的截面；圈体结构环形的面上设有若干过滤槽和若干水流挡块。与现有技术相比，本发明的一种涡轮加压式沙水分离过滤装置，通过涡轮加压将沙水冲向泥沙过滤装置，可以有效分离沙子和水，自动化操作流程更加方便。
