一种稀释箱的自动控制系统

[发明公布] 一种稀释箱的自动控制系统

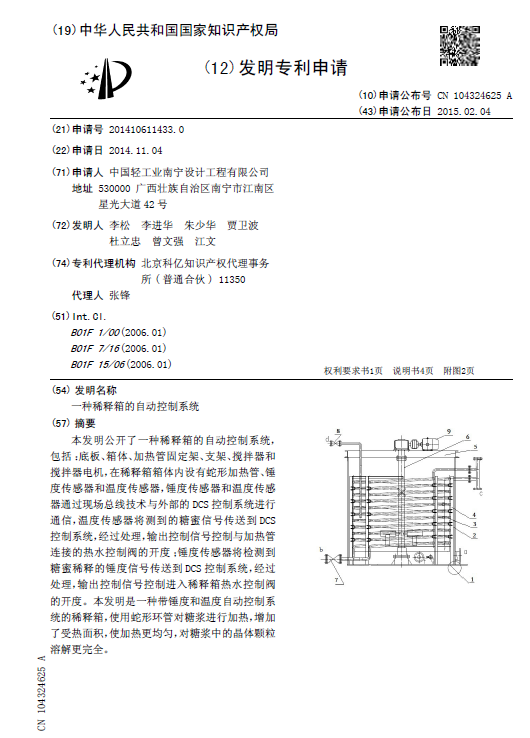

申请公布号：CN104324625A

申请公布日：2015.02.04

申请号：2014106114330

申请日：2014.11.04

申请人：中国轻工业南宁设计工程有限公司

发明人：李松; 李进华; 朱少华; 贾卫波; 杜立忠; 曾文强; 江文

地址：530000广西壮族自治区南宁市江南区星光大道42号

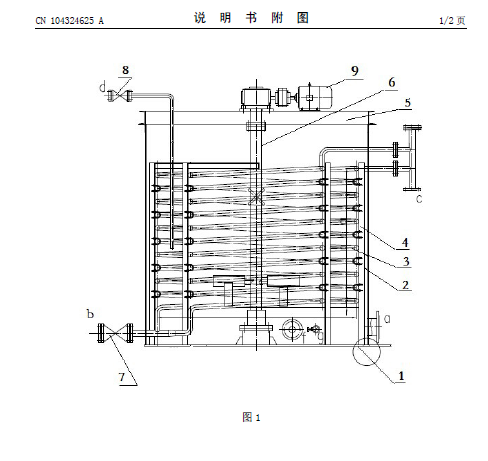

摘要： 本发明公开了一种稀释箱的自动控制系统，包括：底板、箱体、加热管固定架、支架、搅拌器和搅拌器电机，在稀释箱箱体内设有蛇形加热管、锤度传感器和温度传感器，锤度传感器和温度传感器通过现场总线技术与外部的DCS控制系统进行通信，温度传感器将测到的糖蜜信号传送到DCS控制系统，经过处理，输出控制信号控制与加热管连接的热水控制阀的开度；锤度传感器将检测到糖蜜稀释的锤度信号传送到DCS控制系统，经过处理，输出控制信号控制进入稀释箱热水控制阀的开度。本发明是一种带锤度和温度自动控制系统的稀释箱，使用蛇形环管对糖浆进行加热，增加了受热面积，使加热更均匀，对糖浆中的晶体颗粒溶解更完全。
