热风搅拌反应装置

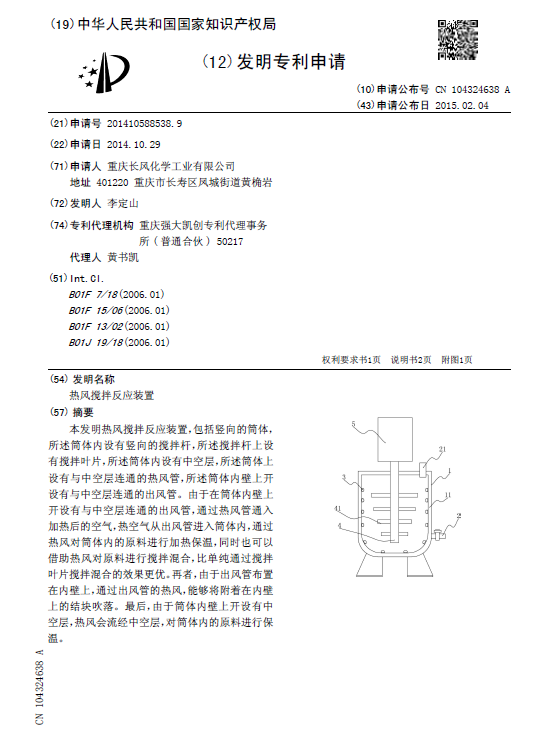

[发明公布] 热风搅拌反应装置

申请公布号：CN104324638A

申请公布日：2015.02.04

申请号：2014105885389

申请日：2014.10.29

申请人：重庆长风化学工业有限公司

发明人：李定山

地址：401220重庆市长寿区凤城街道黄桷岩

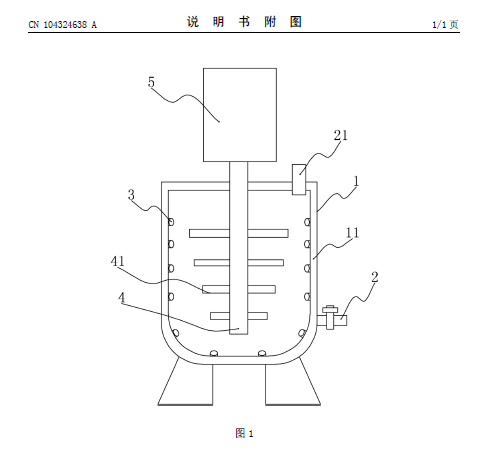

摘要： 本发明热风搅拌反应装置，包括竖向的筒体，所述筒体内设有竖向的搅拌杆，所述搅拌杆上设有搅拌叶片，所述筒体内设有中空层，所述筒体上设有与中空层连通的热风管，所述筒体内壁上开设有与中空层连通的出风管。由于在筒体内壁上开设有与中空层连通的出风管，通过热风管通入加热后的空气，热空气从出风管进入筒体内，通过热风对筒体内的原料进行加热保温，同时也可以借助热风对原料进行搅拌混合，比单纯通过搅拌叶片搅拌混合的效果更优。再者，由于出风管布置在内壁上，通过出风管的热风，能够将附着在内壁上的结块吹落。最后，由于筒体内壁上开设有中空层，热风会流经中空层，对筒体内的原料进行保温。
