切削液自动配比搅拌装置

[发明公布] 切削液自动配比搅拌装置

申请公布号：CN104324640A

申请公布日：2015.02.04

申请号：2014106469677

申请日：2014.11.16

申请人：湖北信捷铝轮有限公司

发明人：赵恢松; 符和保; 周现雄; 伍建中; 包汉云; 王剑; 吴正财; 马辉; 陈洪川; 刘炎生

地址：435200湖北省黄石市阳新县城北开发区宝城大道1号

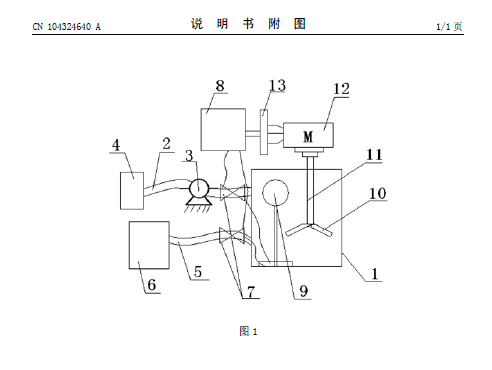

摘要： 本发明涉及切削液自动配比搅拌装置，包括搅拌桶，所述搅拌桶的第一进口端设置有切削液泵吸管，所述切削液泵吸管的一端连接泵，所述泵通过管路连接有切削液原料箱，搅拌桶的第二进口端连接有自来水管，所述自来水管的一端连接有自来水源，所述切削液泵吸管和自来水管上均连接有电磁流量控制阀，所述电磁流量控制阀连接至PLC控制器，所述搅拌桶内设有浮球阀，所述浮球阀的连杆分别与所述电磁流量控制阀相连接，所述搅拌桶内设有搅拌叶，所述搅拌叶连接有搅拌轴，所述搅拌轴连接有电机，所述电机通过变频器与所述PLC控制器相连接。本发明提高了切削液混合的浓度精度，无需人工搅拌可实现均匀搅拌，节省了人力，提高了劳动效率。
