复合运动搅拌装置
发布时间:2015/6/18 14:32:36 阅读:
次

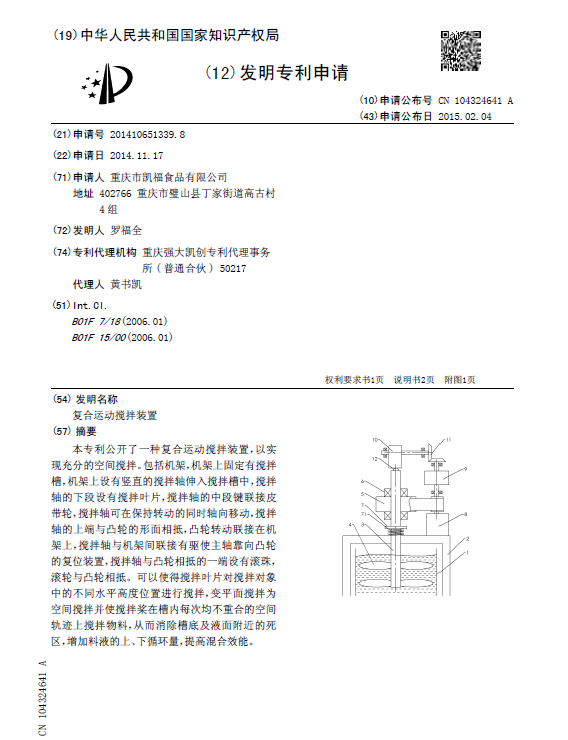

[发明公布] 复合运动搅拌装置
申请公布号:CN104324641A
申请公布日:2015.02.04
申请号:2014106513398
申请日:2014.11.17
申请人:重庆市凯福食品有限公司
发明人:罗福全
地址:402766重庆市璧山县丁家街道高古村4组

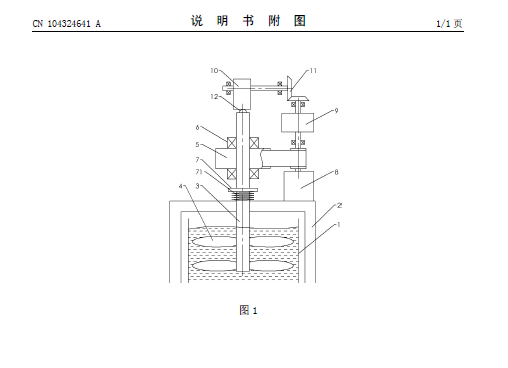

摘要: 本专利公开了一种复合运动搅拌装置,以实现充分的空间搅拌。包括机架,机架上固定有搅拌槽,机架上设有竖直的搅拌轴伸入搅拌槽中,搅拌轴的下段设有搅拌叶片,搅拌轴的中段键联接皮带轮,搅拌轴可在保持转动的同时轴向移动,搅拌轴的上端与凸轮的形面相抵,凸轮转动联接在机架上,搅拌轴与机架间联接有驱使主轴靠向凸轮的复位装置,搅拌轴与凸轮相抵的一端设有滚珠,滚轮与凸轮相抵。可以使得搅拌叶片对搅拌对象中的不同水平高度位置进行搅拌,变平面搅拌为空间搅拌并使搅拌桨在槽内每次均不重合的空间轨迹上搅拌物料,从而消除槽底及液面附近的死区,增加料液的上、下循环量,提高混合效能。
