一种分散搅拌机结构

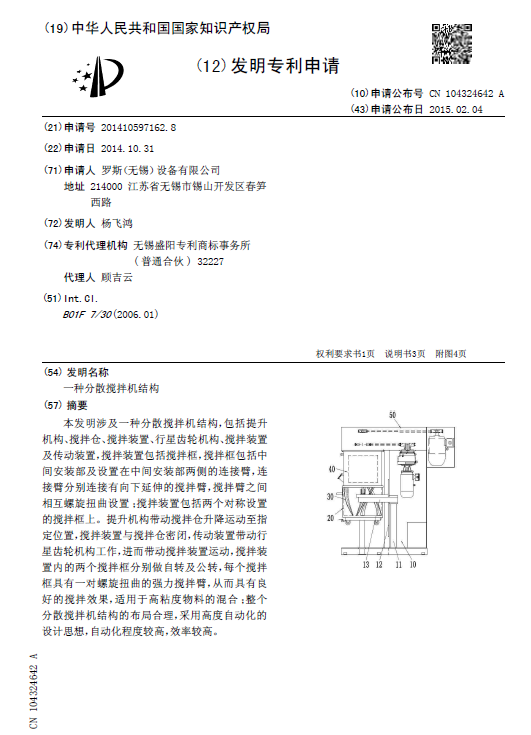

[发明公布] 一种分散搅拌机结构

申请公布号：CN104324642A

申请公布日：2015.02.04

申请号：2014105971628

申请日：2014.10.31

申请人：罗斯（无锡）设备有限公司

发明人：杨飞鸿

地址：214000江苏省无锡市锡山开发区春笋西路

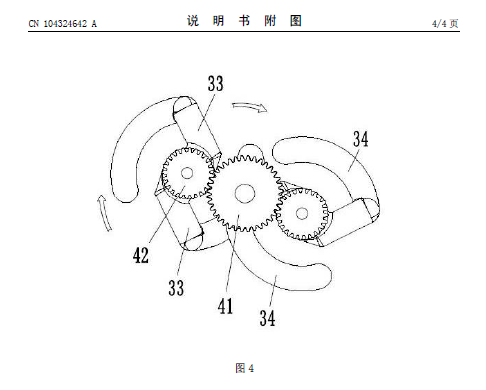

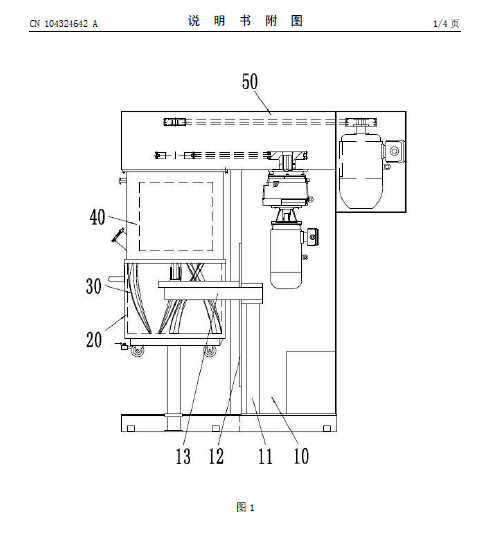

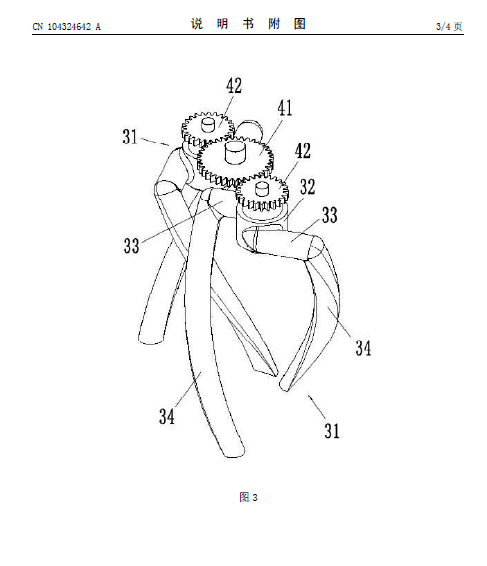

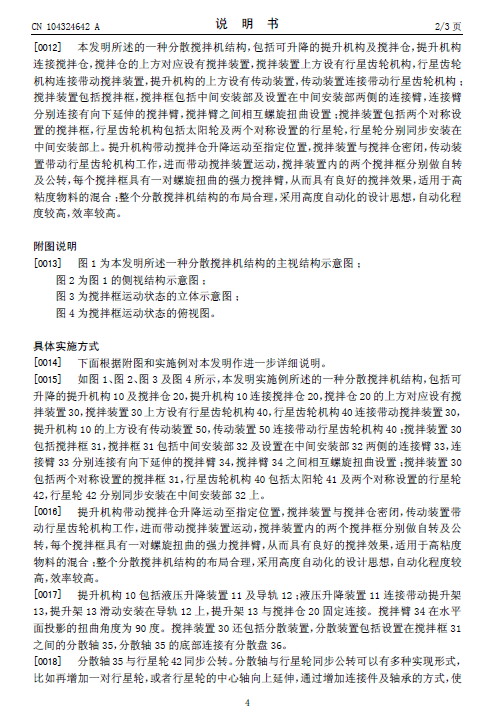

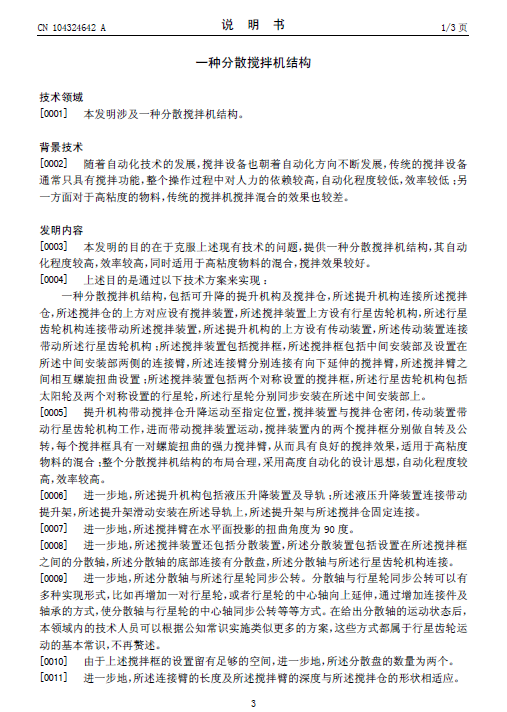

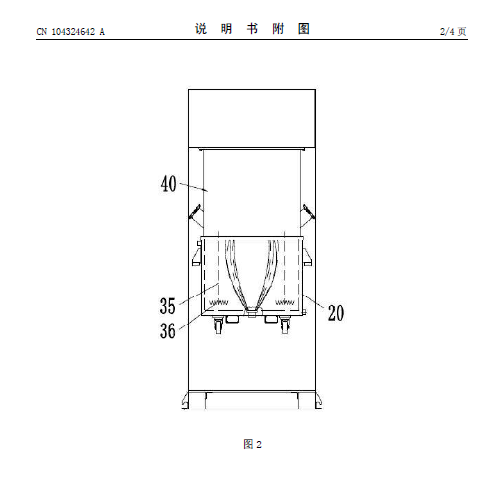

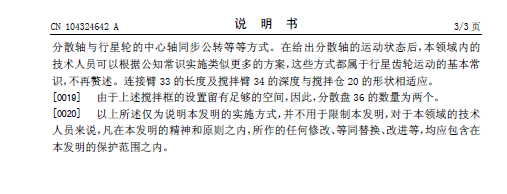

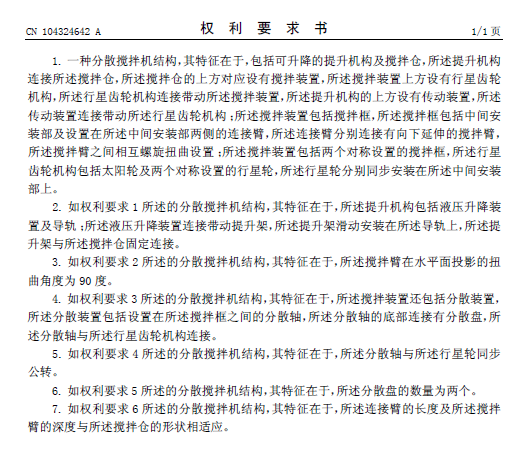

摘要： 本发明涉及一种分散搅拌机结构，包括提升机构、搅拌仓、搅拌装置、行星齿轮机构、搅拌装置及传动装置，搅拌装置包括搅拌框，搅拌框包括中间安装部及设置在中间安装部两侧的连接臂，连接臂分别连接有向下延伸的搅拌臂，搅拌臂之间相互螺旋扭曲设置；搅拌装置包括两个对称设置的搅拌框上。提升机构带动搅拌仓升降运动至指定位置，搅拌装置与搅拌仓密闭，传动装置带动行星齿轮机构工作，进而带动搅拌装置运动，搅拌装置内的两个搅拌框分别做自转及公转，每个搅拌框具有一对螺旋扭曲的强力搅拌臂，从而具有良好的搅拌效果，适用于高粘度物料的混合；整个分散搅拌机结构的布局合理，采用高度自动化的设计思想，自动化程度较高，效率较高。
