一种搅拌机构及搅拌框

发布时间:2015/6/19 14:39:32    阅读:

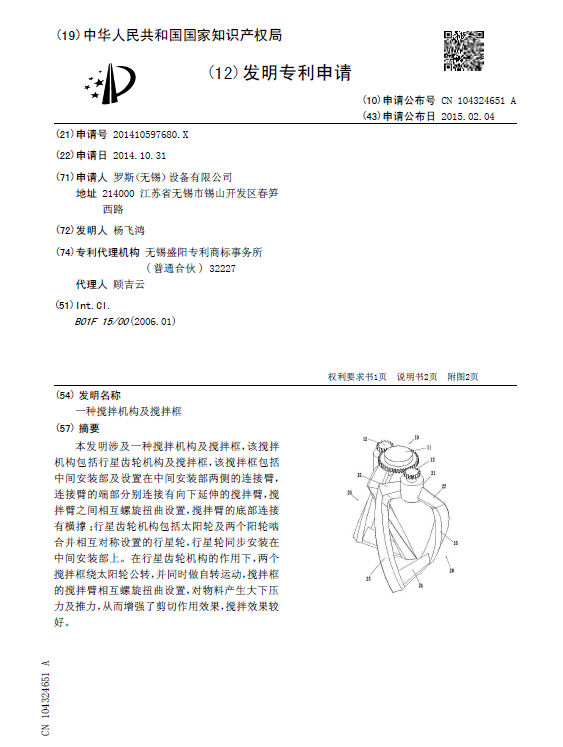

[发明公布一种搅拌机构及搅拌框

申请公布号:CN104324651A

申请公布日:2015.02.04

申请号:201410597680X

申请日:2014.10.31

申请人:罗斯(无锡)设备有限公司

发明人:杨飞鸿

地址:214000江苏省无锡市锡山开发区春笋西路

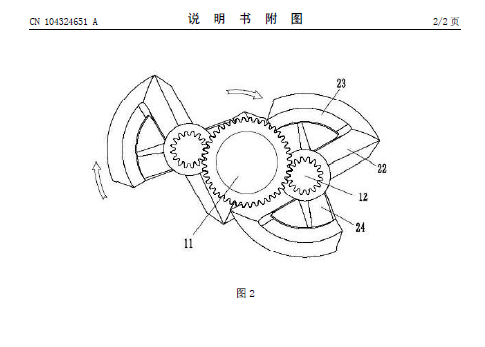

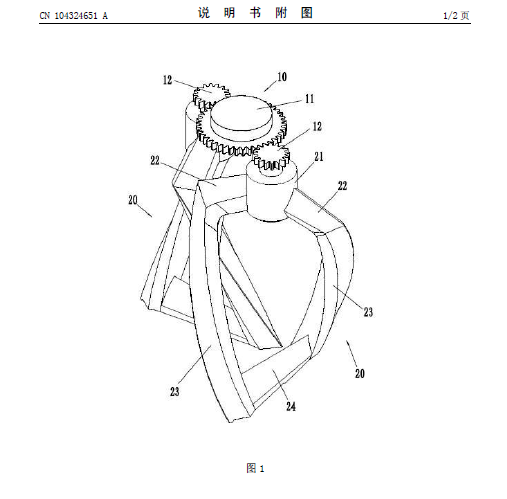

摘要: 本发明涉及一种搅拌机构及搅拌框,该搅拌机构包括行星齿轮机构及搅拌框,该搅拌框包括中间安装部及设置在中间安装部两侧的连接臂,连接臂的端部分别连接有向下延伸的搅拌臂,搅拌臂之间相互螺旋扭曲设置,搅拌臂的底部连接有横撑;行星齿轮机构包括太阳轮及两个阳轮啮合并相互对称设置的行星轮,行星轮同步安装在中间安装部上。在行星齿轮机构的作用下,两个搅拌框绕太阳轮公转,并同时做自转运动,搅拌框的搅拌臂相互螺旋扭曲设置,对物料产生大下压力及推力,从而增强了剪切作用效果,搅拌效果较好。
