一种圆盘造球机的倾角调整装置

[发明公布] 一种圆盘造球机的倾角调整装置

申请公布号：CN104324658A

申请公布日：2015.02.04

申请号：2014103472748

申请日：2014.07.21

申请人：厦门川亿机械设备有限公司

发明人：陈传清

地址：361000福建省厦门市同安区大同风山路“宝鹭综合”第二层B43

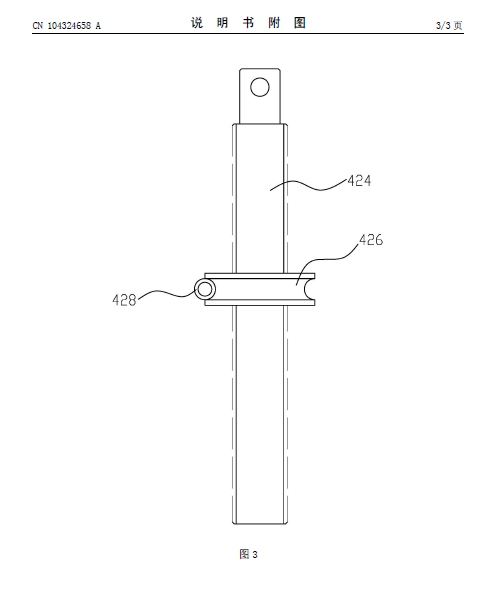

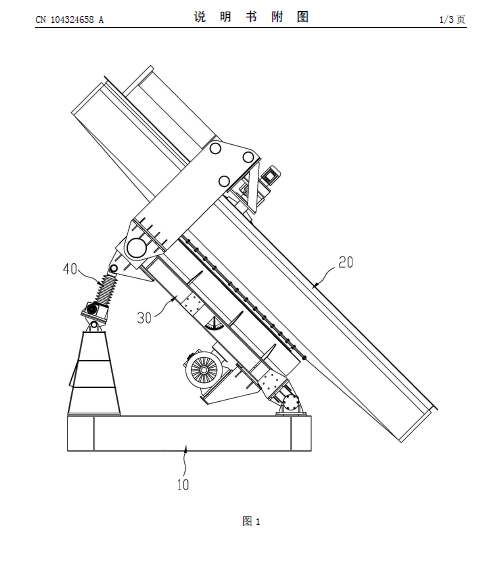

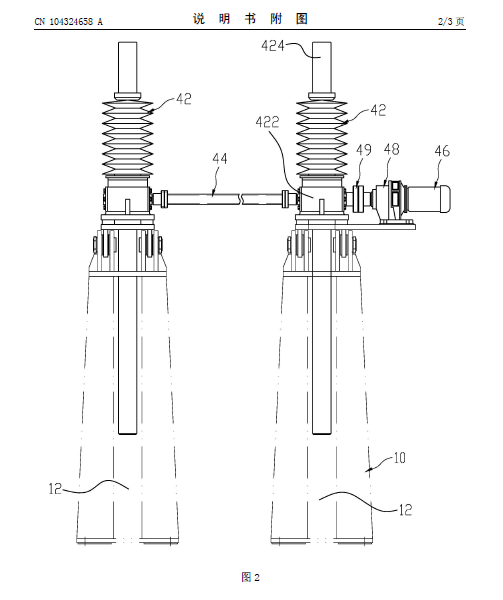

摘要： 本发明公开了一种圆盘造球机的倾角调整装置，圆盘造球机包括底座、造球盘及连接在该造球盘下方的盘座，所述倾角调整装置枢接在该底座与该盘座之间，所述倾角调整装置包括：两个升降单元，该升降单元包括支座、螺杆及蜗轮蜗杆传动机构，该支座与该底座枢接，该蜗轮蜗杆传动机构设置在该支座内，蜗轮穿套在该螺杆上与该螺杆螺纹配合连接，该螺杆的上端与盘座枢接；传动连接两个升降单元的蜗杆的第一联轴器；驱动蜗杆转动的电机。电机驱动蜗轮蜗杆传动机构正、反转，从而带动该螺杆升降，达到调节造球盘倾斜角度的目的，具有自动化调节的优点。第一联轴器连接两个升降单元的蜗杆，使得两个升降单元的螺杆能够同步上升、下降，提高了调整的精度。
