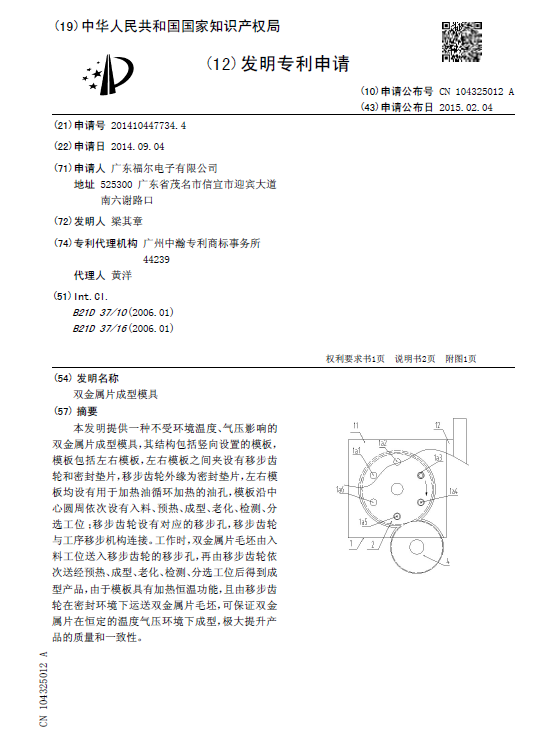

双金属片成型模具

[发明公布] 双金属片成型模具

申请公布号：CN104325012A

申请公布日：2015.02.04

申请号：2014104477344

申请日：2014.09.04

申请人：广东福尔电子有限公司

发明人：梁其章

地址：525300广东省茂名市信宜市迎宾大道南六谢路口

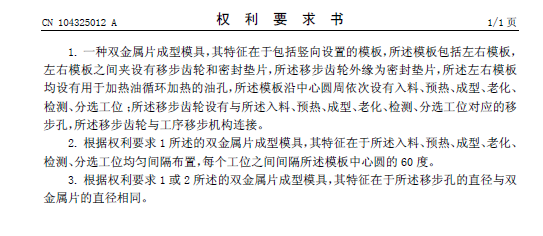

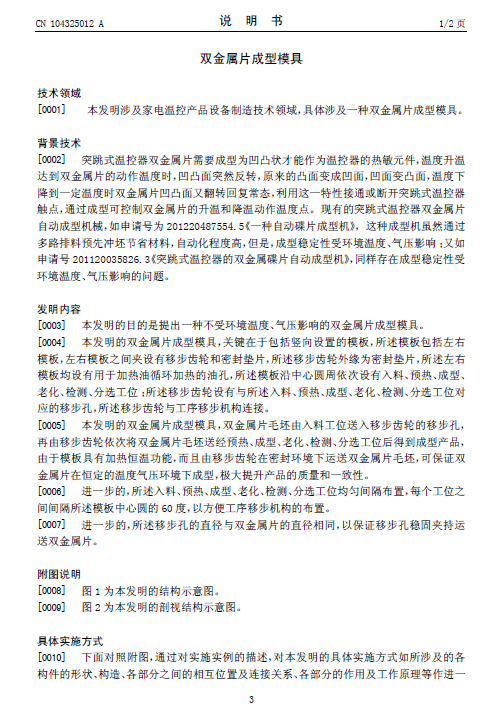

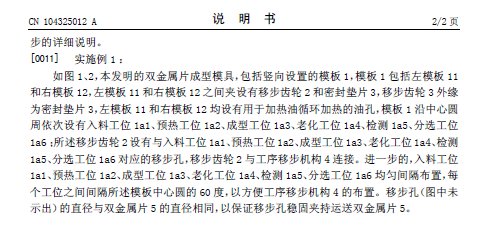

摘要： 本发明提供一种不受环境温度、气压影响的双金属片成型模具，其结构包括竖向设置的模板，模板包括左右模板，左右模板之间夹设有移步齿轮和密封垫片，移步齿轮外缘为密封垫片，左右模板均设有用于加热油循环加热的油孔，模板沿中心圆周依次设有入料、预热、成型、老化、检测、分选工位；移步齿轮设有对应的移步孔，移步齿轮与工序移步机构连接。工作时，双金属片毛坯由入料工位送入移步齿轮的移步孔，再由移步齿轮依次送经预热、成型、老化、检测、分选工位后得到成型产品，由于模板具有加热恒温功能，且由移步齿轮在密封环境下运送双金属片毛坯，可保证双金属片在恒定的温度气压环境下成型，极大提升产品的质量和一致性。
