管件端部直径缩小装置
发布时间:2015/6/19 15:21:04 阅读:
次

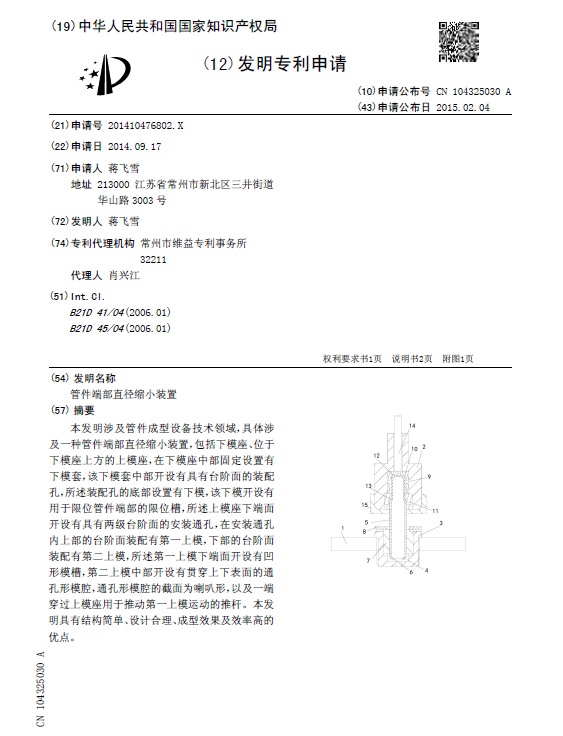

[发明公布] 管件端部直径缩小装置
申请公布号:CN104325030A
申请公布日:2015.02.04
申请号:201410476802X
申请日:2014.09.17
申请人:蒋飞雪
发明人:蒋飞雪
地址:213000江苏省常州市新北区三井街道华山路3003号

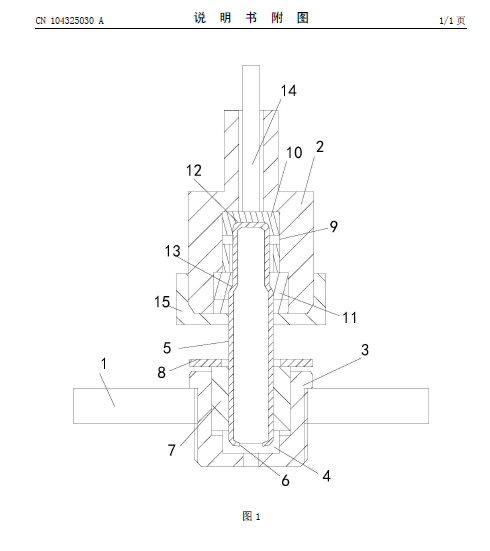

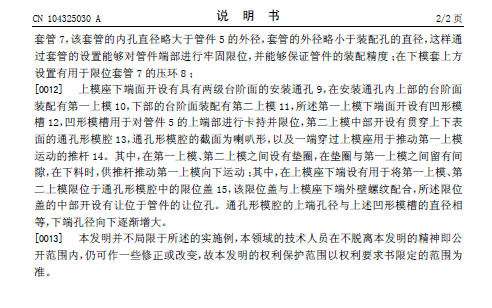

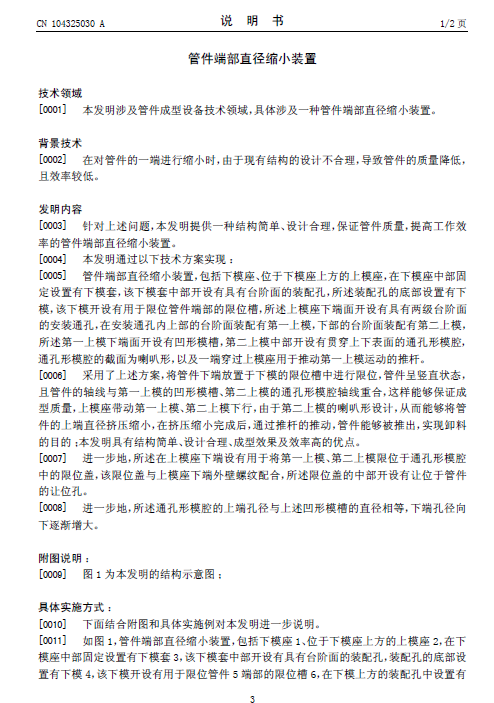

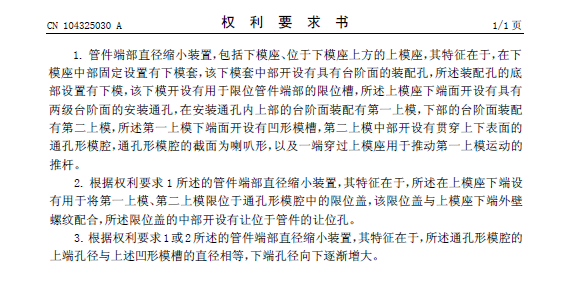

摘要: 本发明涉及管件成型设备技术领域,具体涉及一种管件端部直径缩小装置,包括下模座、位于下模座上方的上模座,在下模座中部固定设置有下模套,该下模套中部开设有具有台阶面的装配孔,所述装配孔的底部设置有下模,该下模开设有用于限位管件端部的限位槽,所述上模座下端面开设有具有两级台阶面的安装通孔,在安装通孔内上部的台阶面装配有第一上模,下部的台阶面装配有第二上模,所述第一上模下端面开设有凹形模槽,第二上模中部开设有贯穿上下表面的通孔形模腔,通孔形模腔的截面为喇叭形,以及一端穿过上模座用于推动第一上模运动的推杆。本发明具有结构简单、设计合理、成型效果及效率高的优点。
