液压无齿弯曲机构

发布时间:2015/6/19 15:39:31    阅读:

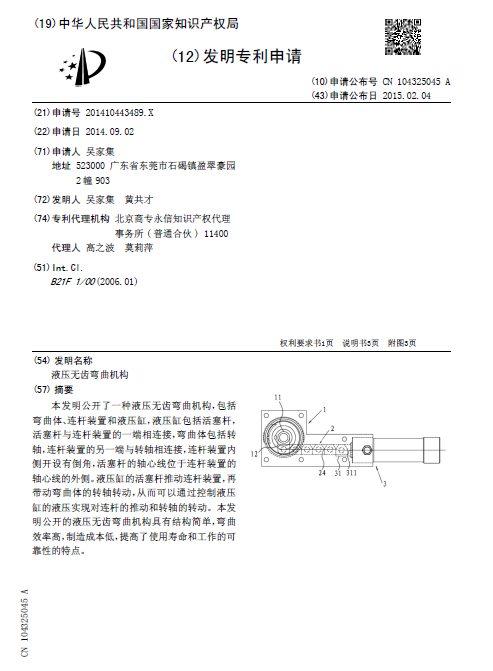

[发明公布液压无齿弯曲机构

申请公布号:CN104325045A

申请公布日:2015.02.04

申请号:201410443489X

申请日:2014.09.02

申请人:吴家集

发明人:吴家集; 黄共才

地址:523000广东省东莞市石碣镇盈翠豪园2903

摘要: 本发明公开了一种液压无齿弯曲机构,包括弯曲体、连杆装置和液压缸,液压缸包括活塞杆,活塞杆与连杆装置的一端相连接,弯曲体包括转轴,连杆装置的另一端与转轴相连接,连杆装置内侧开设有倒角,活塞杆的轴心线位于连杆装置的轴心线的外侧。液压缸的活塞杆推动连杆装置,再带动弯曲体的转轴转动,从而可以通过控制液压缸的液压实现对连杆的推动和转轴的转动。本发明公开的液压无齿弯曲机构具有结构简单,弯曲效率高,制造成本低,提高了使用寿命和工作的可靠性的特点。
