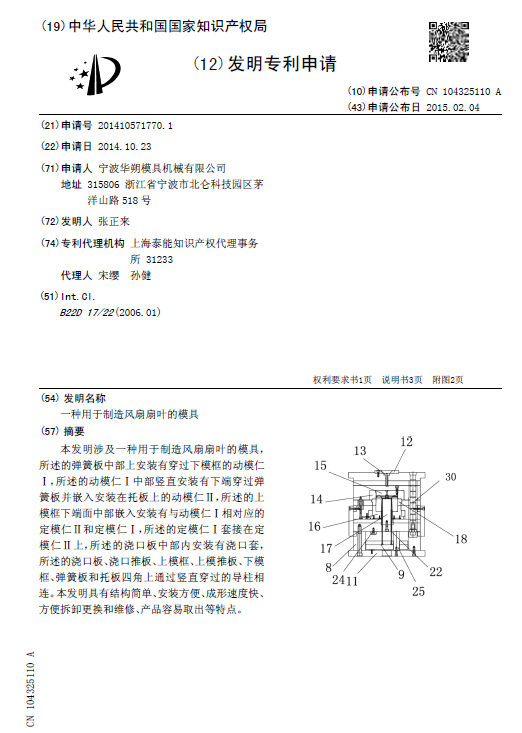

一种用于制造风扇扇叶的模具

[发明公布] 一种用于制造风扇扇叶的模具

申请公布号：CN104325110A

申请公布日：2015.02.04

申请号：2014105717701

申请日：2014.10.23

申请人：宁波华朔模具机械有限公司

发明人：张正来

地址：315806浙江省宁波市北仑科技园区茅洋山路518号

摘要： 本发明涉及一种用于制造风扇扇叶的模具，所述的弹簧板中部上安装有穿过下模框的动模仁Ⅰ，所述的动模仁Ⅰ中部竖直安装有下端穿过弹簧板并嵌入安装在托板上的动模仁Ⅱ，所述的上模框下端面中部嵌入安装有与动模仁Ⅰ相对应的定模仁Ⅱ和定模仁Ⅰ，所述的定模仁Ⅰ套接在定模仁Ⅱ上，所述的浇口板中部内安装有浇口套，所述的浇口板、浇口推板、上模框、上模推板、下模框、弹簧板和托板四角上通过竖直穿过的导柱相连。本发明具有结构简单、安装方便、成形速度快、方便拆卸更换和维修、产品容易取出等特点。
