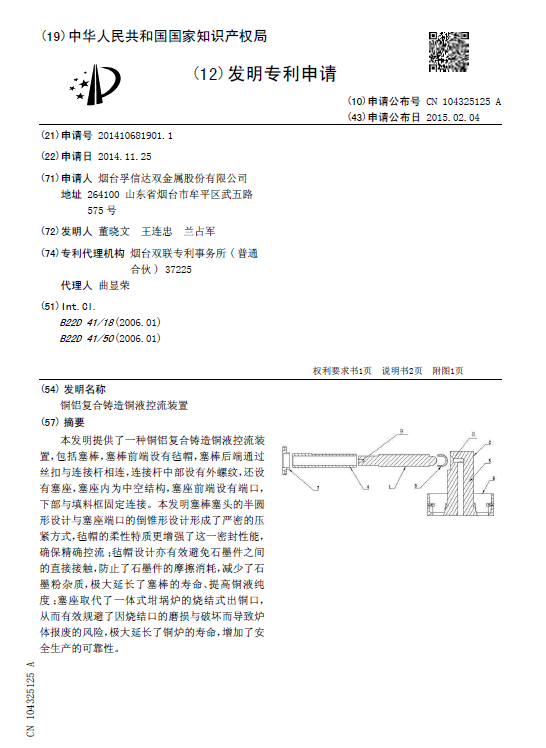

铜铝复合铸造铜液控流装置

[发明公布] 铜铝复合铸造铜液控流装置

申请公布号：CN104325125A

申请公布日：2015.02.04

申请号：2014106819011

申请日：2014.11.25

申请人：烟台孚信达双金属股份有限公司

发明人：董晓文; 王连忠; 兰占军

地址：264100山东省烟台市牟平区武五路575号

摘要： 本发明提供了一种铜铝复合铸造铜液控流装置，包括塞棒，塞棒前端设有毡帽，塞棒后端通过丝扣与连接杆相连，连接杆中部设有外螺纹，还设有塞座，塞座内为中空结构，塞座前端设有端口，下部与填料框固定连接。本发明塞棒塞头的半圆形设计与塞座端口的倒锥形设计形成了严密的压紧方式，毡帽的柔性特质更增强了这一密封性能，确保精确控流；毡帽设计亦有效避免石墨件之间的直接接触，防止了石墨件的摩擦消耗，减少了石墨粉杂质，极大延长了塞棒的寿命、提高铜液纯度；塞座取代了一体式坩埚炉的烧结式出铜口，从而有效规避了因烧结口的磨损与破坏而导致炉体报废的风险，极大延长了铜炉的寿命，增加了安全生产的可靠性。
