一种齿轮出力轴端面钻孔装置

[发明公布] 一种齿轮出力轴端面钻孔装置

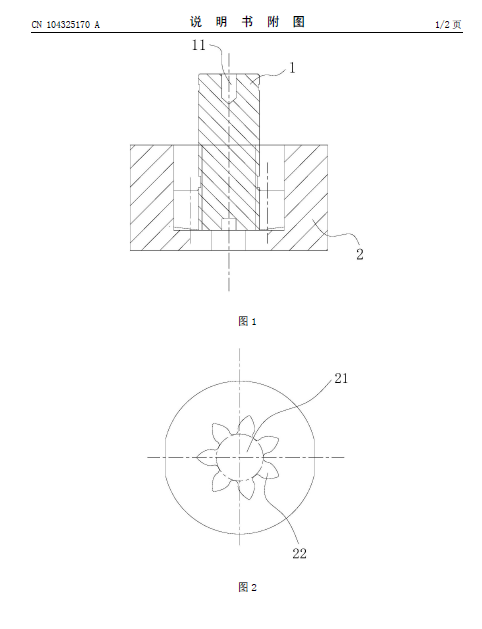

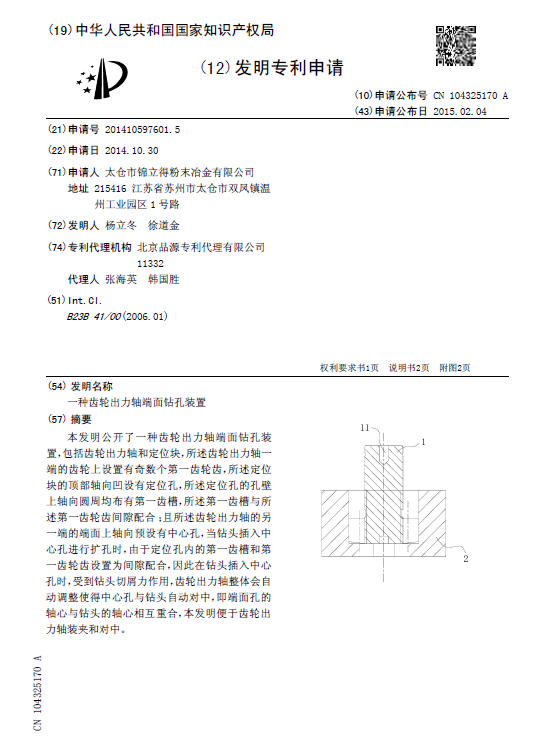

申请公布号：CN104325170A

申请公布日：2015.02.04

申请号：2014105976015

申请日：2014.10.30

申请人：太仓市锦立得粉末冶金有限公司

发明人：杨立冬; 徐道金

地址：215416江苏省苏州市太仓市双凤镇温州工业园区1号路

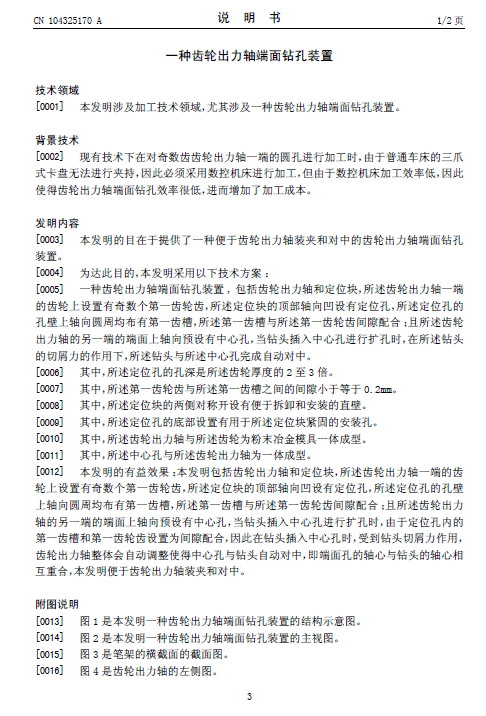

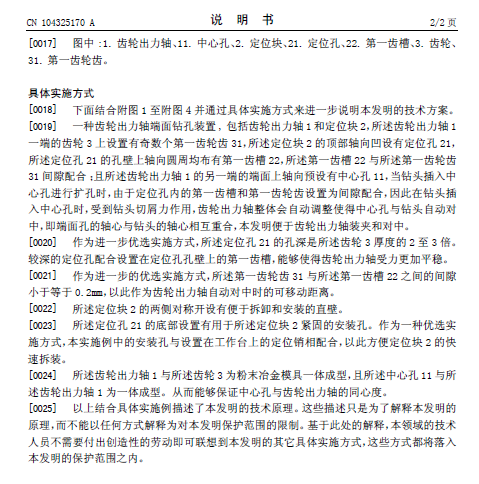

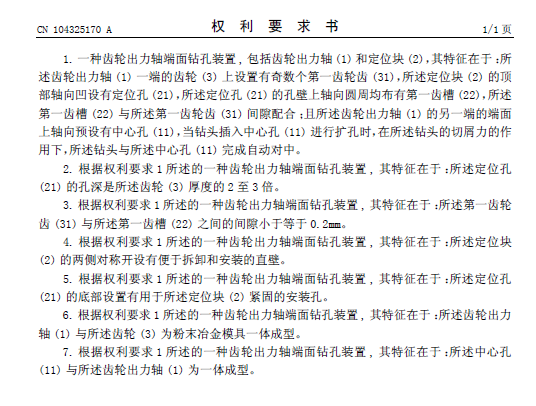

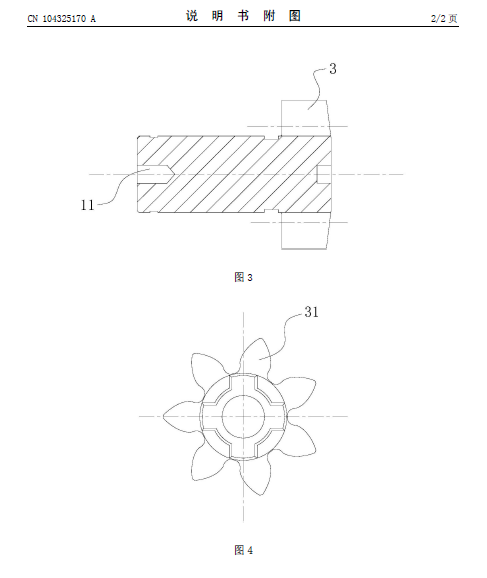

摘要： 本发明公开了一种齿轮出力轴端面钻孔装置，包括齿轮出力轴和定位块，所述齿轮出力轴一端的齿轮上设置有奇数个第一齿轮齿，所述定位块的顶部轴向凹设有定位孔，所述定位孔的孔壁上轴向圆周均布有第一齿槽，所述第一齿槽与所述第一齿轮齿间隙配合；且所述齿轮出力轴的另一端的端面上轴向预设有中心孔，当钻头插入中心孔进行扩孔时，由于定位孔内的第一齿槽和第一齿轮齿设置为间隙配合，因此在钻头插入中心孔时，受到钻头切屑力作用，齿轮出力轴整体会自动调整使得中心孔与钻头自动对中，即端面孔的轴心与钻头的轴心相互重合，本发明便于齿轮出力轴装夹和对中。
